commande numérique par ordinateur du soudage par points de machine de soudure de paquet de la batterie 1000mm/S 50HZ

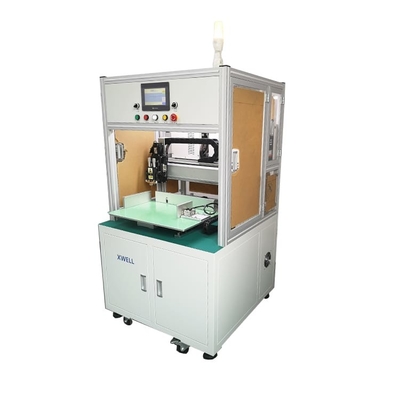

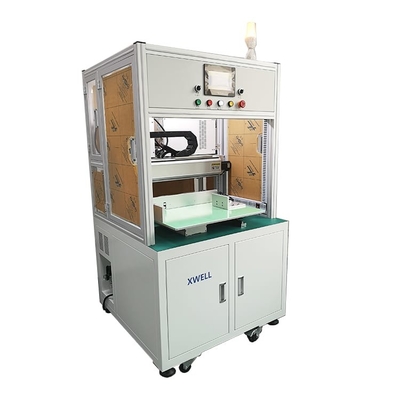

Machine automatique de soudage par points de commande numérique par ordinateur pour le paquet cylindrique de batterie

Description de produit

1,1 puissance : 4KW, C.A. 380V, 50HZ
1,2 pression atmosphérique ; 0.4-0.6Mpa
1,3 gamme appliquée : Série et combinaison parallèle du noyau 18650/26650 de batterie de puissance, combinaison multi-parallèle et de multi-séries, batterie électrique d'outil, batterie de voiture d'oscillation, paquet de batterie d'accumulateurs, paquet de 26650 batteries, paquet de 32650 batteries, batterie électrique de bicyclette, etc.
1,4 maximum chargez : exemple le noyau de 18650 batteries, course maximum : Noyau de l'axe des y 20pcs de core* de l'axe des abscisses 35pcs, si ayez besoin d'une plus grande course, elle doit être adaptée aux besoins du client.
1,5 aiguille de soudure appropriée : Le diamètre 4-4*6 a importé l'aiguille de soudure de tête plate (soudure de point de protubérance), le diamètre 1.5*100mm (le soudage par points)
1,6 largeur appropriée de nickel : Formation du nickel
1,7 peut être l'avant adapté aux besoins du client de moule de soudage par points dedans et de retour type (approprié à chaîne de production automatique l'utilisation)
1,8 épaisseur appropriée de nickel : 0.1mm---0.3mm (l'épaisseur de 0.21-0.3mm, nickel doit être rainée)
1,9 efficacité de production : au sujet de 4000PCS-5000PCS par heure
Machine 1,10 de soudure : Le modèle 5000A/8000A, oen des ensembles

• Soudage par points rapide de vitesse (2-10ms)
• Tache de soudure de basse température
• Soudure de suivi en temps réel
• Avec le signal de soudure d'achèvement, épargnez le temps de soudure
• Peut être la soudure réglée de spécifications de soudage par points (le positif et le négatif sont soudés utilisant différents courants)
• Peut être placé le même soudage par points positif de batterie, et le négatif le soudage par points
• Le courant est trop petit ou anormal pendant le soudage par points, les alarmes de machine automatiquement et les arrêts

1,11 effets de soudure : bonne cohérence de soudure, joints de soudure et beau uniformes
1,12 trois genres d'entrée de données de soudage par points :

• Méthode d'entrée de matrice de points
• Méthode d'entrée de rangée
• Méthode d'importation de disque d'U, données de soudage par points de magasin au disque d'U, importation directement vers la machine, (des données de DAO de disque d'U DXF est importé dans l'écran tactile par un de passe simple, alors peut être exporté de l'écran tactile dans les groupes vers le disque d'U, et être alors importé dans d'autres machines pour l'usage)

1,13 noms de soudure de moule : Compétence chinoise et anglaise d'entrée
1,14 composant de contrôle : écran tactile de 7 pouces, programmeur à grande vitesse de PLC de 6 axes, 750W moteur servo triaxial, 2 tête de soudage électrique d'entraînement de moteur servo de l'axe 400W
1,15 utilisations formant la bande de nickel pour réduire des déchets
1,16 corrections d'équipement sont simples, faciles pour apprendre et facile à comprendre, changer le modèle rapidement (des données de 0-199 groupes peuvent s'appeler)
Puissance 1,17 principale de soudure : Servo électrique
1,18 moule de finition de montage de batterie : 1 montage en bois électrique d'isolation réglée (2 PCs)
Garantie 1,19 : un appui de garantie limitée et de vie d'an
1,20 le dispositif vient avec une alarme de défaut, espace libre le défaut selon l'invite
1,21 dimension : L1630*W900*H1730MM
1,22 poids : au sujet de 280KG

Caractéristiques du produit

1. Machines qui soudent automatiquement la feuille de nickel à l'électrode de cellules de batterie.
2. utilisé pour la production automatique d'usines de batterie aux banques de puissance, les ordinateurs portables et les ebikes, etc.
3. Faites la soudure 2000pcs par heure.
4. réponse d'opération d'écran tactile, facile et rapide.
5. travailleur 0-1 pour actionner la machine, rapidement et avec la grande efficacité. Peut être relié à d'autres machines pour procéder automatiquement.
6. refroidissement à l'air, programmation manuelle et entrée de dessin de DAO disponible.
7. bureau de vente d'outre-mer à New Delhi, Inde.
8. 12 mois de garantie et entretien de vie.

Avantages de produit

1. Haut stablity
2. generalty fort
3. contrôle de production
4. long entretien
5. efficace et précis
6. la durée d'impulsion de soudure est réglable, la machine de soudure est ferme et l'éclaboussure est petite, soudante tache n'est pas colorée.
7. écran tactile de 7 pouces, une opération plus commode, un affichage plus clair
8. Trois modes 100 de dossier, d'entrée manuelle, rangée et réponse d'importation de schéma du DAO DXF, simple et rapide à la diverse édition de programme complexe
9. La tête de soudure a la fonction du refroidissement à l'air ou du refroidissement par l'eau, qui peut effectivement réduire l'influence de la température de l'aiguille de soudage par points sur la qualité de soudure.
10. Il peut stocker 99 groupes de dossiers, qui sont faciles à appeler et n'ont pas besoin de câblage compliqué et de processus de manoeuvre.
11. fonction de calibrage d'Un-bouton pour la déviation entière du joint de soudure, qui peut être employée pour calibrer la déviation de point provoquée par le remplacement d'aiguille ou d'autres raisons.
12. L'efficacité de soudage par points est une vitesse plus élevée et soudante par tache est moins que 0.35S (selon la vitesse différente de la machine de soudure choisie), machine simple de soudage par points de côté peut atteindre 2800 noyaux par heure.
13. Les pièces de noyau sont importées du Japon et Taïwan. L'exactitude, la stabilité et la durée de vie de la machine sont plus de deux fois cela d'autres pièces fabriquées en Chine.
14. La fonction automatique de soudure d'alarme et d'arrêt, après dégagement du défaut peut continuer le soudage par points
15. La machine avec la coupure d'électricité ou le point de rupture continuent la fonction, peut manuellement ajuster n'importe quelle position au soudage par points
16. La machine de soudure peut être facultative, selon différentes conditions des clients, différentes machines de soudure peut être choisie pour répondre effectivement aux besoins de client.

Spécifications produit



Configuration d'équipement


Application de produit

La batterie photovoltaïque, de puissance, batterie au lithium de NiMH et d'autres batteries sont reliés à la bande d'alliage de nickel, la bande composée de nickel en aluminium, la bande de fil et de guide, les pièces de ménage et la bande électrique de guide, les accessoires de matériel, les produits de cuivre et argentés, la connexion périphérique d'acier inoxydable, la soudure de pied d'ampoule, les composantes électroniques, toutes sortes de soudure conductrice en métal de ciel et terre, etc.

Opération de produit

1. Établissement des paramètres de la soudure sur l'écran tactile. (Le même produit doit seulement être placé une fois)
2. mettez le montage avec le paquet de batterie sur la position de fixage rapide.
3. la presse le bouton marche, la machine accomplissent automatiquement toutes les actions de soudure.
4. Le bruit de soudeur pour inciter le remplacement d'opérateur du nouveau montage (paquet de batterie).

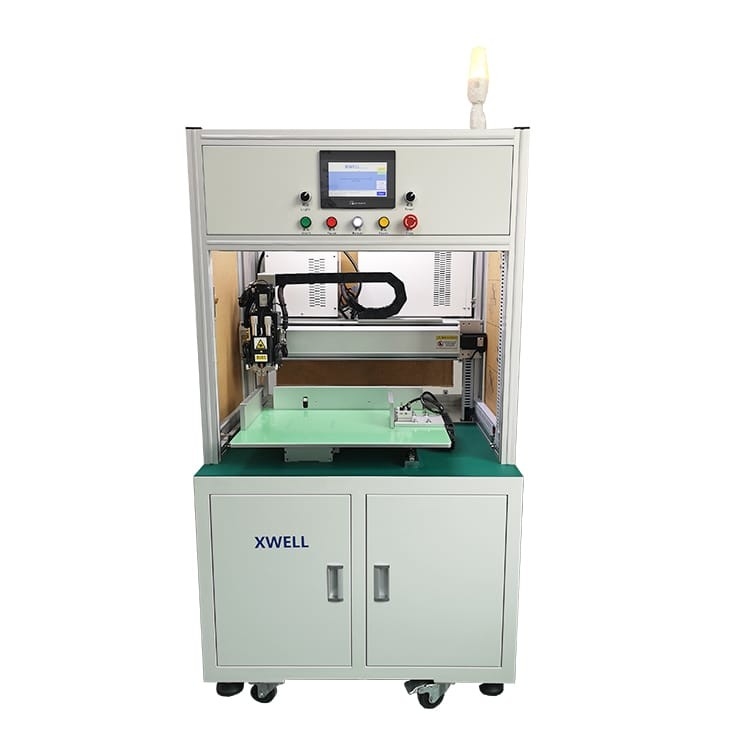

Détails latéraux simples de machine de soudage par points
