Une machine de soudure principale de paquet de batterie a automatisé le système d'exploitation de HMI

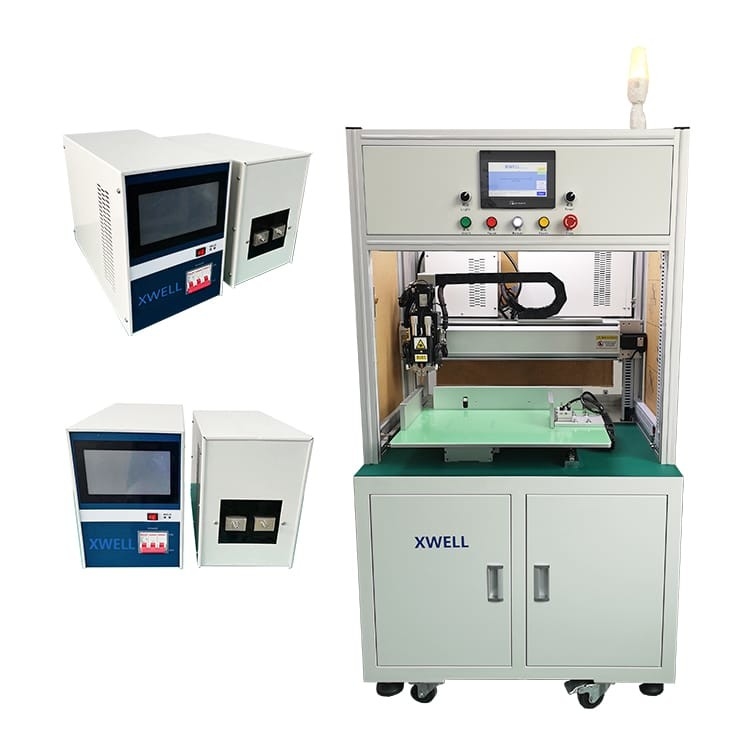

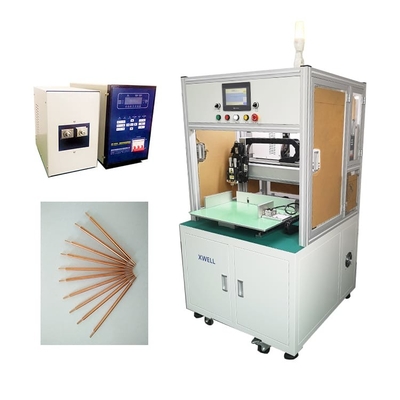

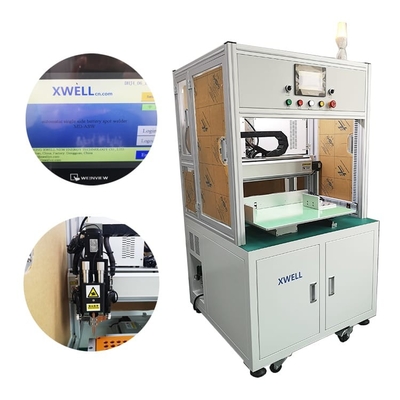

Une machine automatique principale de soudage par points de résistance pour la chaîne de montage de paquet de batterie

Description de produit

La machine à simple face automatique de soudeuse de tache convient à la soudure d'une cellule en série et du parallèle devant assemblée dans l'usine de paquet de batterie.
Cette machine est soudeuse automatique de tache pour les batteries cylindrique telles que 18650/21700/26650/32650/32700. La partie commande électrique de la machine de soudage par points adopte la conception modulaire, qui a l'intégration élevée, la bonne polyvalence et l'entretien commode. Le déclencheur principal est commandé par un moteur servo, qui a la fiabilité de grande précision et bonne. Le circuit électrique de l'équipement adopte les dispositifs de contrôle standard domestiques et étrangers et les dispositifs, qui est commode pour l'entretien et le remplacement. Il soutient la rotation automatique de l'importation de tête de soudage par points, de données d'Autocad, de la rangée et des méthodes manuelles, qui améliore de manière significative l'efficacité de soudage par points et garantit la chaîne de production de paquet.

Caractéristiques du produit

1. L'interface de programmation est facile à utiliser, et soutient trois méthodes : Carte, rangée et manuel du DAO DXF. N'importe quel groupe de dossiers de programmation peut être stocké.
2. la prévision et le rappel de soudure de remplacement d'aiguille, la tête de soudure adopte la circulation à refroidissement par eau pour absorber la chaleur, qui réduit effectivement la perte d'aiguilles de soudure et améliore l'effet de soudure.
3. le système de contrôle actuel intégré de soudure, peut surveiller le courant de soudure, avec la soudure fausse et la fonction de soudure fausse d'alarme, peut surveiller la soudure en temps réel.
4. Avec le contrôle industriel intégré, tous les paramètres de soudure peuvent être tracés et dépistés, qui est commode pour la gestion des données et l'exécution simple. Il a des fonctions telles que le cheminement de joint de soudure, l'explosion du feu, la soudure fausse, et les disques absents de surveillance de soudure.
5. Le modèle électrique pur de 4 axes peut effectivement empêcher la soudure fausse et soudure de faire frire due à la pression atmosphérique instable.
6. La tête de soudure rotatoire de Miyachi est adoptée. La tête de soudure soutient plus ou moins la rotation de 90°. Il convient au soudage par points des cannelures de shunt de feuille de nickel à n'importe quel angle, et la tête de soudure est légère, qui empêche effectivement la tête de soudure d'être trop lourde et de faire déformer la batterie de soudure.

Avantages de produit

1. Écran tactile de 7 pouces, plus commode pour utiliser et plus clair pour montrer
2. La tête de soudure a la fonction du refroidissement à l'air ou du refroidissement par l'eau, qui peut effectivement réduire l'influence de la température de l'aiguille de soudage par points sur la qualité de soudure.
3. Il peut stocker 99 groupes de dossiers, qui est facile à appeler et n'a pas besoin de la ligne changement compliquée et de l'opération d'ajustement de machine.
4. Une fonction principale de calibrage pour la déviation globale des joints de soudure, qui peuvent être employés pour calibrer la déviation de position de point provoquée par le remplacement des goupilles de soudure ou d'autres raisons.
5. L'efficacité du soudage par points est plus haute, et la vitesse de chaque soudage par points est le ≤ 0.35s (selon différentes vitesses de la machine de soudure choisie), et la machine à simple face de soudage par points peut atteindre 2800 noyaux électriques/heure.
6. Les accessoires de noyau sont importés du Japon et Taïwan, et l'exactitude, la stabilité et la durée de vie de la machine entière sont plus les périodes de 1 plus haut que ceux d'autres accessoires domestiques.
7. La fonction automatique d'alarme et d'arrêt de la soudure peut continuer au soudage par points après dégagement du défaut.
8. La machine a la fonction de la suite de puissance- ou de point de rupture, qui peut manuellement ajuster la position au soudage par points.
9. la machine de soudure peut être choisie et assortie, et différentes machines de soudure peuvent être choisies selon différentes conditions des clients de répondre effectivement aux besoins de client.
10. Trois modes 100 de dossier, d'entrée manuelle, rangée, réponse d'importation de modèle du DAO DXF, simple et rapide à la diverse édition de programme complexe.

Spécifications produit

Liste de pièces principale

Application de produit

18650/26650/21700/32650 et d'autres combinaisons de batterie ;
Batterie de stockage de l'énergie, batterie de véhicule électrique, batterie électrique de moto et d'autres paquets modulaires de batterie au lithium de puissance. »


Opération de produit

1. Établissement des paramètres de la soudure sur l'écran tactile. (Le même produit doit seulement être placé une fois)
2. mettez le montage avec le paquet de batterie sur la position de fixage rapide.
3. presse le bouton marche, MD-ASW automatiquement accomplir toutes les actions de soudure.
4. bruit de MD-ASW pour inciter le remplacement d'opérateur du nouveau montage (paquet de batterie). »
