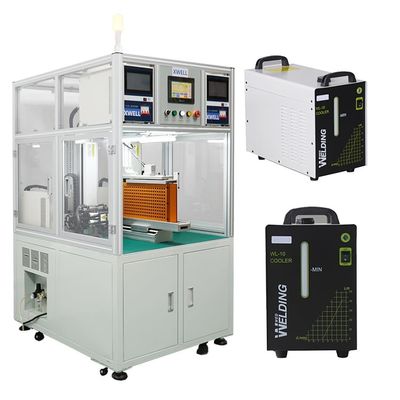

Lithium Ion Battery Spot Welding Machine, double machine de soudure du côté 18650

Description de produit

Machine MD-ADW de soudage par points de soudure de Double Side Spot de soudeuse de tache de résistance pour le paquet de batterie d'EV

Description de produit

Le système combiné par batterie de soudure automatique de puissance de la série 18650 de MD-ADW est un nouveau type d'équipement automatique indépendamment développé par notre société selon la concurrence de plus en plus féroce actuelle dans le domaine de la production de batterie au lithium, conditions constantes pour le contrôle des coûts, amélioration de la qualité et efficacité.
Cet équipement est programmé par le contrôleur avancé de mouvement, affichage d'écran tactile d'affichage à cristaux liquides d'interface homme-machine, et a un niveau élevé d'intelligence. Il est principalement employé pour le soudage par points des batteries au lithium modulaires telles que la NOTA:, la machine-outil, l'outil de jardinage, la puissance élevée, la batterie de stockage de l'énergie, les moteurs électriques et les batteries d'automobile. Il peut être assorti avec la chaîne de production de batteries au lithium.
Les haches de X/Y/Z de l'équipement sont commandées par les moteurs servo séparément. Chaque joint de soudure correspond aux coordonnées de X/de Y/de Z et d'axe indépendamment. la soudure horizontale de Double-axe est adoptée pour assurer l'exactitude du soudage par points.
Le temps de soudure moyen par tache est 0,35 - 0,5 secondes et la vitesse de soudure est sensiblement améliorées comparée au soudage par points manuel, il a les avantages de l'opération simple, la soudure stable et précise, le rendement élevé, la bonne cohérence et l'économie.

Caractéristiques du produit

1. Le double a dégrossi soudure automatique, rendement élevé, interface de programmation simple, DAO de soutien traçant, rangée et manières du manuel trois, soutiennent n'importe quel point programmant et la rangée programmant, peut stocker n'importe quel groupe de dossiers de programmation.
2. la tête de soudure adaptée aux besoins du client peut être utilisée pour la soudure du paquet spécial de batterie et de la feuille pure de nickel, sans coller l'aiguille.
3. la soudure d'une seule tache réglable, le soudage par points deux point de soudure, trois, et la distance entre la soudure deux point et le soudage par points trois est réglable.
4. La pression de soudure peut être ajustée indépendamment.
5. Il a les fonctions de la remise d'origine et de la soudure de suite de point de rupture.
6. Tous les paramètres de la soudure d'équipement peuvent être tracés pour faciliter la gestion des données.

Avantages de produit

1. La programmation manuelle, carte de DAO, facile à apprendre, chaîne de production travailleurs peut être entièrement compétente.
2. la fonction de compte de production, a placé la quantité de production, et s'arrête automatiquement quand la sortie est accomplie.
3. la fonction de soudure de compensation d'aiguille, a placé le nombre d'aiguilles de soudure, et rappelle automatiquement l'entretien de soudure d'aiguille quand le nombre est atteint
4. cadre d'alliage d'aluminium, sens de plat de garde, beau et élégant, fort acrylique importé de technologie, opération visuelle d'améliorer le facteur de sécurité de production.

Spécifications produit

Application de produit

Avec le montage correspondant, la machine de soudage par points peut souder 18650, 26650, 32650 et d'autres batteries cylindrique, peuvent également être adaptées aux besoins du client pour un grand choix de batterie cylindrique, batterie carrée, batterie de bouton et etc.

Opération de produit

1. Établissement des paramètres de la soudure sur l'écran tactile. (Le même produit doit seulement être placé une fois)
2. mettez le montage avec le paquet de batterie sur la position de fixage rapide.
3. la presse le bouton marche, la machine accomplissent automatiquement toutes les actions de soudure.
4. Le bruit de soudeur pour inciter le remplacement d'opérateur du nouveau montage (paquet de batterie). »
