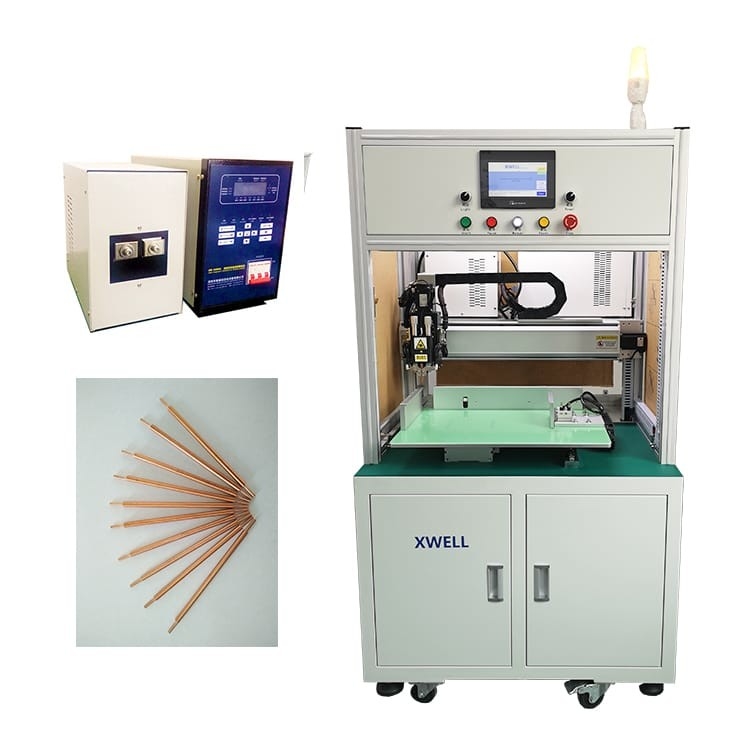

Puissance latérale simple des cellules 4000W de la machine de soudure de paquet de batterie de tache 18650

Machine latérale simple de soudage par points de cellules automatiques du soudage par points 18650

Description de produit

Le besoin de soudure rotatoire d'aiguille de tête de soudure de configurer la machine de soudage par points 5000A/8000A.
Électrique actionnez le modèle : n'ayez pas besoin de relier un autre compresseur d'air.
L'aiguille de soudure rotatoire de tête de soudure et la tête de soudure ordinaire ne peuvent pas être universelles.
Caractéristiques de dispositif : (Les paramètres suivants peuvent être coutume non standard)

A) Compatibilité des paquets de batterie de différentes tailles :
Ajustez la taille du module de batterie en plaçant les panneaux latéraux. Secteur de soudure maximum 400 * 400 (adapté aux besoins du client au besoin).
B) positionnement de moule :
Employez les côtés supérieurs et inférieurs du moteur maintenant l'ajustement, le côté supérieur avec placer la goupille plaçant pour s'assurer que le moule peut être exactement placé.
Il n'influencera pas la fonction de soudure en raison de la vaste zone.
C) rotation de la tête de soudure :
La tête de soudure peut être tournée automatiquement à moins du ° 180 pour rencontrer les différents angles des joints de soudure (par le contrôle de programmation).
D) action de soudure de compression utilisant le moteur servo à réaliser. Il s'assurent que la tête de soudure et l'uniforme de pression d'objet, soudant la stabilité.
E) meulage automatique de soudure d'aiguille : Peut être placée pour polir automatiquement la fréquence et le nombre de meulage dans l'aiguille la soudure après une période d'assurer la qualité de soudure.
F) compensation automatique d'aiguille de soudure : Peut être placée pour compenser automatiquement le travail de soudure la soudure après une période de s'assurer que la force de la même goupille de soudure et de la qualité de soudure.
G) machine de soudure pauvre chauffant et manipulant : En cas de soudure pauvre, d'écran tactile d'alertes automatiquement, et de données d'alarme stockées sous la forme interne pour l'inspection.
(h) interface utilisateurs de dispositif d'A.UI conviviale, facile à apprendre. opérateur d'église de 10 minutes, opération de programmation d'église d'une demi-heure.

Caractéristiques du produit

1. Puissance : 4KW, C.A. 220V, 50HZ
2. pression atmosphérique ; 0.4-0.6Mpa

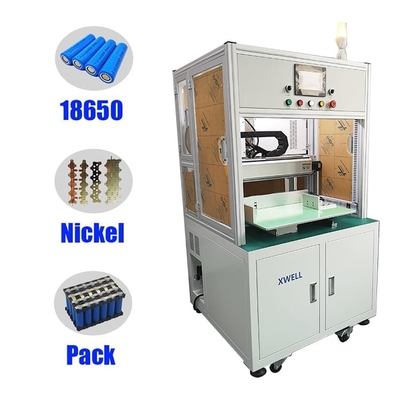

3. gamme appliquée : Série et combinaison parallèle de 18650, de 26650, de 32650 et de batteries carrées (ou de semblable), pour réaliser le soudage par points à simple face automatisé.
4. largeur appropriée de nickel : illimité
5. épaisseur appropriée de nickel : 0.1mm-0.3mm
6. prenez la batterie 18650 comme exemple, 1800-2000pcs par heure
7. effet de soudure : bonne cohérence de soudure, joints de soudure et beau uniformes
8. composant de contrôle : écran tactile de 7 pouces, programmeur à grande vitesse triaxial de PLC, 2 servo de l'axe 750W et moteur pas à pas.
9. utilisations formant la bande de nickel pour réduire des déchets.
10. la correction d'équipement est simple, facile pour apprendre et facile à comprendre, changer le modèle rapidement
11. secteur efficace de soudage par points : Axe des abscisses 400mm, axe des y 400mm
12. Puissance de tête de soudure : par le moteur servo
13. Moule de finition de montage de batterie : 1 montage en bois électrique d'isolation réglée (2 PCs)
14. Le dispositif vient avec une alarme de défaut, espace libre le défaut selon l'invite
15. Le dispositif peut stocker 99 ensembles de données de programmation, faciles à utiliser dans la production.
16. Machine de soudure : 5000A/8000A modèle, un réglé.

Avantages de produit

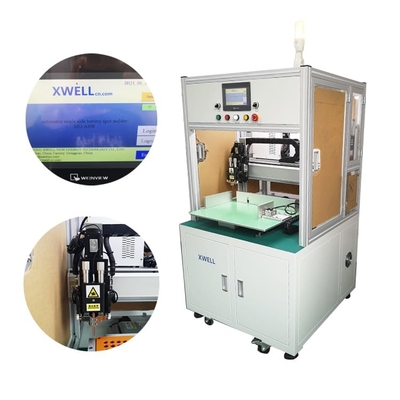

1. Affichage d'écran tactile, opération plus commode et affichage plus clair
2. Trois modes 100 de dossier, d'entrée manuelle, rangée, réponse d'importation de dessin du DAO DXF, simple et rapide à la diverse édition de programme complexe
3. La tête de soudure a la fonction du refroidissement à l'air ou du refroidissement par l'eau, qui peut effectivement réduire l'influence de la température d'aiguille de soudage par points sur la qualité de soudure
4. Il peut stocker jusqu'à 99 groupes de dossiers, qui est facile à appeler et n'a pas besoin du processus compliqué de la ligne changeant et ajustement de machine
5. Le programme de soudage par points d'un côté et du côté B du montage peut être commuté.

Spécifications produit

Application de produit

Il convient au paquet de batterie de véhicule électrique, au module de batterie d'automobile, à la batterie de réverbère, au paquet de batterie de voiture d'équilibre, au paquet de batterie de scooter, à l'alimentation d'énergie mobile, au module de démarrage de paquet de batterie, au paquet de batterie de machine-outil, au paquet de batterie de carnet, etc. !

Opération de produit

1. Établissement des paramètres de la soudure sur l'écran tactile. (Le même produit doit seulement être placé une fois)
2. mettez le montage avec le paquet de batterie sur la position de fixage rapide.
3. la presse le bouton marche, la machine accomplissent automatiquement toutes les actions de soudure.
4. Le bruit de soudeur pour inciter le remplacement d'opérateur du nouveau montage (paquet de batterie).
