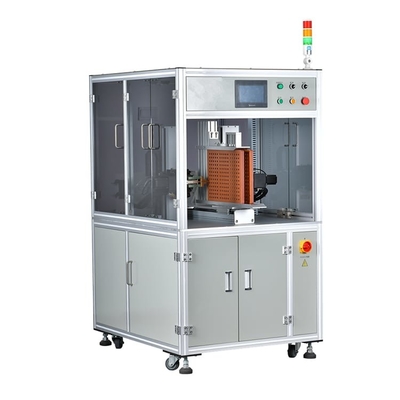

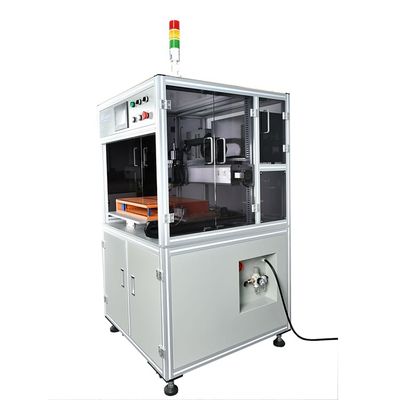

Double machine dégrossie de soudage par points pour le lithium Ion Battery 18650

Double soudeur cylindrique dégrossi automatique Machine de soudage par points de batterie de la commande numérique par ordinateur 18650

Description de produit

La soudeuse automatique de tache de paquet de batterie est une plate-forme générale de la technologie transformatrice automatique basée sur la commande numérique par ordinateur, le soudage par points et l'ensemble approprié de paquet de batterie dans l'usine. Comparé à la machine manuelle de soudage par points, l'efficacité et l'exactitude de la soudure ont été considérablement améliorées. La conception humanisée fait l'opération et corriger très facile et commode. La conception de l'élément de composants rend l'aspect plus concis. Nous pouvons également offrir la machine de soudure de commande numérique par ordinateur. Faites bon accueil à votre enquête à nous pour plus de détails.

Caractéristiques du produit

1,1 puissance : C.A. 380V de 3 phases
1,2 pression atmosphérique ; 0.4-0.6Mpa
1,3 gamme appliquée : Série et combinaison parallèle du noyau 18650/26650 de batterie de puissance, combinaison multi-parallèle et de multi-séries, batterie électrique d'outil, batterie de voiture d'oscillation, paquet de batterie d'accumulateurs, paquet de 26650 batteries, paquet de 32650 batteries, batterie électrique de bicyclette, etc.
1,4 maximum chargez : l'exemple le noyau de 18650 batteries, maximum chargent : Noyau de PCs de l'axe des y 20 de core* de PCs de l'axe des abscisses 35, si ayez besoin d'une plus grande course, il doit être adapté aux besoins du client.
1,5 aiguille de soudure appropriée : Aiguille de soudure de tête plate importée par 6 du diamètre 4 - 4 * (soudure de point de protubérance), diamètre 1.5*100mm (soudage par points)
1,6 largeur appropriée de nickel : Formation du nickel
1,7 peut être l'avant adapté aux besoins du client de moule de soudage par points dedans et de retour type (approprié à chaîne de production automatique l'utilisation)
1,8 fonction de meulage automatique personnalisable d'aiguille
1,9 épaisseur appropriée de nickel : 0.1mm-0.3mm
Efficacité 1,10 de production : environ 4000 PCS - 5000 PCS par heure
Machine 1,11 de soudure : 5000A/8000A modèle, deux ensembles

• Soudeuse standard de tache : 5000A/8000A, 2sets
• Soudage par points rapide de vitesse (2-10ms)
• Tache de soudure de basse température
• Soudure de suivi en temps réel
• Avec le signal de soudure d'achèvement, épargnez le temps de soudure
• Peut être la soudure réglée de spécifications de soudage par points (le positif et le négatif sont soudés utilisant différents courants)
• Peut être placé le même soudage par points positif de batterie, et le négatif le soudage par points
• Le courant est trop petit ou anormal pendant le soudage par points, les alarmes de machine automatiquement et les arrêts

1,12 effets de soudure : bonne cohérence de soudure, joints de soudure et beau uniformes
1,13 trois genres d'entrée de données de soudage par points :

• Méthode d'entrée de matrice de points
• Méthode d'entrée de rangée
• Méthode d'importation de disque, données de soudage par points de magasin au disque d'U, importation directement vers la machine, (des données de DAO de disque d'U DXF est importé dans l'écran tactile par un de passe simple, alors peut être exporté de l'écran tactile dans les groupes vers le disque d'U, et être alors importé dans d'autres machines pour l'usage)

1,14 noms de soudure de moule : Compétence chinoise et anglaise d'entrée
1,15 composant de contrôle : 7 - écran tactile de pouce, programmeur à grande vitesse de PLC de 6 axes, 750W moteur servo triaxial, 2 tête de soudage électrique d'entraînement de moteur servo de l'axe 400W
1,16 utilisations formant la bande de nickel pour réduire des déchets
1,17 corrections d'équipement sont simples, faciles pour apprendre et facile à comprendre, changer le modèle rapidement (des données de 0-199 groupes peuvent s'appeler)
Puissance 1,18 principale de soudure : Servo électrique
1,19 moule de finition de montage de batterie : 1 montage en bois électrique d'isolation réglée (2 PCs)
Garantie 1,20 : un appui de garantie limitée et de vie d'an
1,21 le dispositif vient avec une alarme de défaut, espace libre le défaut selon l'invite
1,22 dimension : L1100*W900*H1930MM
1,23 poids : au sujet de 350KG

Avantages de produit

1. La course de soudure peut être adaptée aux besoins du client
2. approprié pour différents genres de paquet de batterie
3. soudure à grande vitesse
4. écran tactile de 7 pouces, une opération plus commode, un affichage plus clair
5. la tête de soudure a la fonction de refroidissement par l'air ou de refroidissement par eau, qui peut effectivement réduire l'influence de la température d'aiguille de soudage par points sur la qualité de soudure.
6. Peut stocker jusqu'à 99 groupes de dossiers, l'issimple de dossier pour appeler,
n'exige pas la ligne compliquée processus changeant
7. fonction de calibrage d'Un-clé pour les joints totaux d'ofsolder de décalage, qui peuvent être calibrés pour le décalage de tache provoqué en changeant la goupille de soudure ou d'autres raisons
8. la machine électrique ou pneumatique de soudage par points est facultative

Spécifications produit

Application de produit

MD-ADW peut être employé dans la batterie électrique d'outil, batterie de voiture de torsion, paquet de batterie de stockage de l'énergie, batterie de véhicule électrique de scooter, etc. a rivalisé avec le soudage par points manuel, l'efficacité et l'exactitude de la soudure ont été considérablement améliorées.

Opération de produit

1. Établissement des paramètres de la soudure sur l'écran tactile. (Le même produit doit seulement être placé une fois)
2. mettez le montage avec le paquet de batterie sur la position de fixage rapide.
3. la presse le bouton marche, la machine accomplissent automatiquement toutes les actions de soudure.
4. Le bruit de soudeur pour inciter le remplacement d'opérateur du nouveau montage (paquet de batterie).

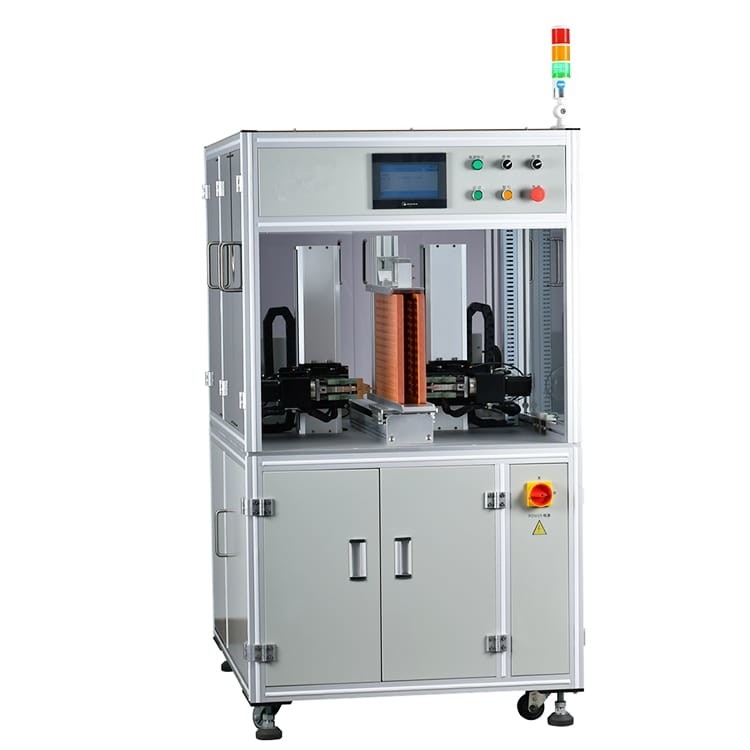

Doubles détails latéraux de soudeuse de tache

Échantillons de soudure de paquet cylindrique de batterie
