machine de soudure de batterie au lithium 380V, machine 18650 de soudage par points de 400 millimètres
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ASW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | USD 6000 - 12000 / pcs |
| Détails d'emballage: | boîte en bois |
| Délai de livraison: | 10-15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100pcs par mois |
|
Détail Infomation |
|||
| Type de batterie: | Machine de soudage par points de batterie au lithium de MD-ASW | Mode de transmission: | Vis de précision de Taïwan avec le rail de guide |
|---|---|---|---|
| Noyaux électriques de charge maximum: | Direction de X : 26 ; Direction de Y : 26 | Course d'axe des abscisses: | 400 millimètres |
| Course d'axe des y: | 400 millimètres | Entraînement du mode: | moteur servo de pas |
| Courant de soudure: | 5000A 8000A | Tension: | 220V et 380V |
| Puissance: | 4000 W | ||
| Mettre en évidence: | machine de soudure de batterie au lithium 380V,machine de soudure de batterie au lithium de 400 millimètres,machine 18650 de soudage par points |
||
Description de produit
Machine rotatoire de soudage par points de batterie au lithium 18650 de côté simple automatique pour le paquet de batterie
Description de produit

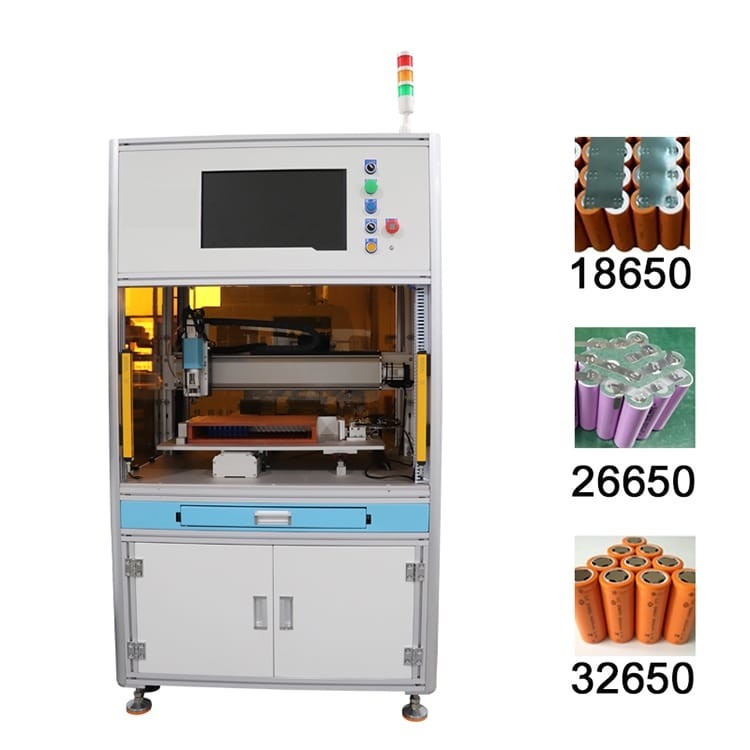

Ce soudage par points automatique machine latérale simple de soudage par points de 18650 cellules est employé pour le soudage par points automatique de paquet de batterie de 18650,26650,32650 cylindres.
Caractéristiques du produit
1. Puissance : 4KW, entrée à C.A. 220V/380V, 50HZ
2. air ; 0.4-0.6Mpa, aucune eau, aucune impuretés
3. gamme appropriée de cellules : 14500/18500/18650/18730/21700/26650/32700/4680 série et combinaison parallèle de la combinaison de cellules, multi-parallèle et de multi-séries
4. approprié à la production des paquets de batterie : batteries électriques d'outil, batteries de voiture de torsion, paquets de batterie de stockage de l'énergie, batteries de scooter, batteries de véhicule électrique, etc.
5. course maximum : L'axe des abscisses 400MM, l'axe des y 400MM, si vous avez besoin davantage, elle doit être adaptée aux besoins du client
6. approprié à la largeur de feuille de nickel : feuille moulée de feuille de nickel/nickel de bosse (confirmez quand adaptant aux besoins du client)
7. approprié à l'épaisseur de feuille de nickel : 0.1MM---0.3MM (la feuille de nickel d'épaisseur de 0.21-0.3MM doit être rainée)
8. efficacité de production : au sujet 2000-2500PCS des cellules/heure
9. machine standard de soudage par points : Alimentation d'énergie de soudage par points de C.C 5000A/8000A, un ensemble
- Vitesse rapide de soudage par points (2-10ms),
- la basse température de tache
- Suivi en temps réel de la soudure (sous actuel ou l'explosion) avec le signal de soudure d'achèvement, temps de soudure économisant
- Peut placer la soudure standard de soudage par points (les électrodes positives et négatives sont respectivement soudées avec différents courants)
- Si le courant est trop petit ou il y a une anomalie pendant le soudage par points, la machine automatiquement alarmera et arrêtera la machine
10. Effet de soudeuse : très bon soudant la cohérence, les joints uniformes de soudure et le bel aspect
11. Trois genres d'entrée de données de soudage par points : La méthode d'importation de disque de la méthode d'entrée de rangée de méthode d'entrée de matrice de points U, sauvent les données de soudage par points à un disque d'U et l'importer directement vers la machine. (Des données de DAO de disque d'U DXF est importé vers l'écran tactile dans un seul temps, et alors peut être exporté de l'écran tactile vers le disque d'U dans les groupes, et être alors importé vers d'autres machines immédiatement. )
12. Nom modèle de moule de soudage par points : Entrée chinoise et anglaise
14. Interface d'affichage : l'écran tactile de couleur de 7 pouces, peut montrer dans chinois et anglais
15. Dispositif de contrôle : programmeur ultra-rapide de PLC de 5 axes, moteur servo triaxial, 1 tête de soudage électrique d'entraînement de moteur servo de l'axe 400W
16. La ceinture de nickel adopte la ceinture formée de nickel pour réduire des déchets
17. La correction d'équipement est simple, facile à apprendre et comprendre, et la vitesse modèle de changement est rapide (0-99 groupes de données peuvent être transfert)
18. Puissance de tête de soudure : électrique servo
19. L'équipement a sa propre alarme de défaut, espace libre le défaut selon l'invite
20. Dimension : L900*W900*H1750MM
21. Poids : 200KG
Avantages de produit
1. Fonction : Machine de soudure automatique pour le paquet de batterie
2. gamme appliquée : Pour le paquet de batterie de cellules de Cylinderical
3. épaisseur appropriée de nickel : 0.1mm-0.3mm
4. secteur efficace de soudage par points : Axe des abscisses 400mm, axe des y 400mm
Spécifications produit
| Modèle non. | MD-ASW |
| Voyage d'axe des y | 400mm (personnalisable) |
| Voyage d'axe des abscisses | 400mm (personnalisable) |
| Vitesse maximum de soudage par points | 0.35s/point (1 heure : environ 2800 cellules units18650) |
| Vitesse d'entraînement de moteur | 1000mm/S |
| Angle de rotation | 180° |
| Noyaux électriques de charge maximum | Direction de X : 26 ; Direction de Y : 26 |
| Stockage capable de groupe de dossier | 99 groupes |
| Système d'exploitation | interface homme-machine incluse de système |
| Mode de transmission | Vis de précision de Taïwan avec le rail de guide |
| Entraînement du mode | moteur servo de pas |
| Répétez placer l'exactitude | ±0.02mm |
| Dimensions | L : 900mm, W : 900mm, H : 1750mm |
| Puissance | 4000W |
| Poids de machine | 200KG |
| Poids de rapport maximum d'axe des y | 35KG |
| Approvisionnement de puissance d'entrée | C.A. monophasé 220V/50Hz |
| Source d'air | 0.4-0.6 MPA |
Application de produit
Avec le montage correspondant, la machine de soudage par points peut souder 18650, 26650, 32650, 4680 et d'autres batteries cylindrique, peuvent également être adaptées aux besoins du client pour un grand choix de batterie cylindrique, batterie carrée, batterie de bouton et etc.
Opération de produit
1. Établissement des paramètres de la soudure sur l'écran tactile. (Le même produit doit seulement être placé une fois)
2. mettez le montage avec le paquet de batterie sur la position de fixage rapide.
3. la presse le bouton marche, la machine accomplissent automatiquement toutes les actions de soudure.
4. Le bruit de soudeur pour inciter le remplacement d'opérateur du nouveau montage (paquet de batterie).

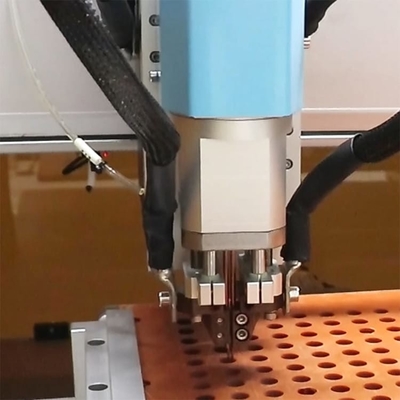

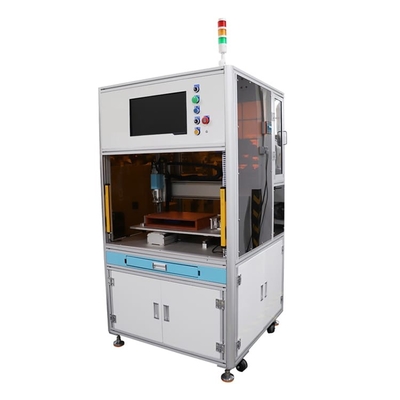

Détails latéraux simples de machine de soudage par points de tête de rotation
