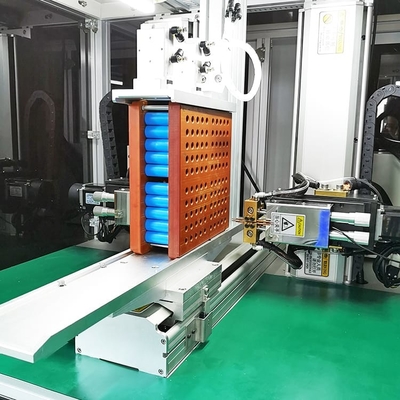

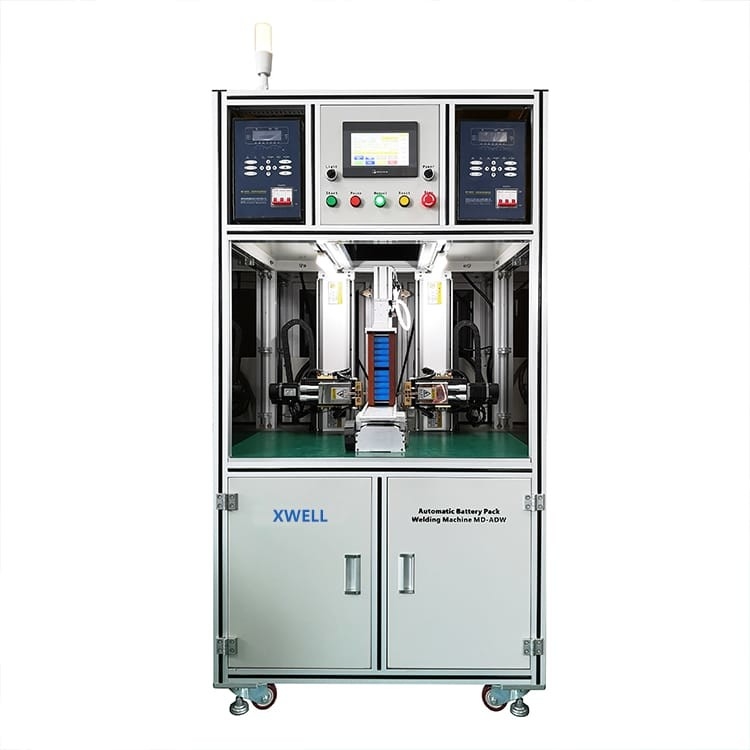

Double machine latérale 8000A de soudage par points de cellules de lithium pour la batterie 18650
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ADW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | USD 11000 - 15000 / pcs |
| Détails d'emballage: | boîte en bois |
| Délai de livraison: | 10-15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100pcs par mois |
|
Détail Infomation |
|||
| Modèle: | MD-ADW | Voyage d'axe: | 500 * 350 millimètres de personnalisable |
|---|---|---|---|
| Le nombre maximum de batteries chargées: | 300pcs (batterie au lithium de norme 18650) | Nickelez l'épaisseur de soudure: | 0.1mm-0.3mm |
| Nombre principal: | 2 PCS | Source d'énergie: | alimentation d'énergie de transistor soudeuse/6000A de tache de l'inverseur 8000A |
| Efficacité: | 3500pcs/h | Capacité de charge maximum: | 200-400pcs (batterie au lithium de norme 18650) |
| Interface utilisateurs: | système inclus + écran homme-machine | Mode d'entraînement: | Rail de moteur d'étape et de guide de précision |
| Mettre en évidence: | machine de soudage par points de cellules du lithium 8000A,machine de soudage par points de cellules du lithium 18650,Double machine de soudure de batterie du côté 18650 |
||
Description de produit
18650 soudeuse automatique de tache de paquet de pile électrique du côté 8000A de machine de soudure de lithium double
Description de produit
La soudeuse automatique de tache de paquet de batterie est une plate-forme générale de la technologie transformatrice automatique basée sur la commande numérique par ordinateur, le soudage par points et l'ensemble approprié de paquet de batterie dans l'usine. Comparé au soudage par points manuel, l'efficacité et l'exactitude de la soudure ont été considérablement améliorées. La conception humanisée fait l'opération et corriger très facile et commode. La conception de l'élément de composants rend l'aspect plus concis.
Caractéristiques du produit
1. Utilisant l'écran tactile d'affichage à cristaux liquides de 7 pouces et le système d'exploitation intelligent inclus de contrôle industriel ;
2. moteurs servo de bonne qualité et module linéaire précis assurer la soudure précise, le déplacement stable et la longue durée de vie ;
3. les arrangements de programme soutiennent la matrice de points arbitraire et le mode standard de rangée, fonction du DAO DXF traçant, stockant 99 groupes de programmes ;
4. commencer continu, soudure commençante et virtuelle de point de rupture, alarme de la soudure de fuite et de la soudure de réparation.
5. l'alimentation d'énergie de soudure a sa propre fonction de surveillance actuelle qui peut surveiller le courant de sortie réel en temps réel.
6. conception parfaite, levage et déchargement léger des montages, bonne rigidité de structure de mouvement et stabilité à long terme d'exactitude de soudure.
Avantages de produit
1) Induisez la tension de charge, tension de contrôle par retour, et réalisez la soudure de haute qualité.
2) préchauffent, le mode de la puissance de la chaleur principale, préchauffant avant la soudure, pour assurer la qualité de soudure stable.
3) gardent la continuité de la densité d'énergie, raccourcissent le temps de soudure, et réduisent la déformation et la couleur du métal non précieux. (Temps de soudure commandé dans les micro-secondes, le mode sortie continu)
4) facile à changer d'à faible intensité en à forte intensité, approprié à la soudure de précision.
5) les limites supérieures et inférieures du courant peuvent être fixées pour juger simplement, que la qualité de soudure soit bonne ou pas, qui convient à la plate-forme de soudure d'automation.
6) l'actuel de soudure se lève avec l'heure de l'électrification d'assurer l'effet de soudure.
Spécifications produit
| Modèle | MD-ADW |
| Voyage d'axe des y | 500mm |
| Voyage d'axe des z | 350mm |
| Vitesse de soudage par points | 0.3s / point ; 5000pcs/h |
| Vitesse maximale de la commande de moteur | 1000mm/s |
| Le nombre maximum de batteries chargées | 300pcs (batterie au lithium de norme 18650) |
| Nombre de groupes pour stocker des dossiers | 99 groupes |
| Système d'exploitation | Système inclus + écran homme-machine |
| Transmission | De pas + guide linéaire importé de précision (servo + vis facultatifs) |
| Alimentation d'énergie | ± 10%/50Hz 10% monophasé du ± 220V |
| Alimentation en air | 0,4 | 0.6Mpa |
| Poids | 350KG |
| Dimensions | 1100mm*900mm*1930mm |
Application de produit
Avec le montage correspondant, MD-ADW peut souder 18650, 21700,26650, 32650 et tous autres batteries et etc. cylindrique.
Opération de produit
1. Établissement des paramètres de la soudure sur l'écran tactile. (Le même produit doit seulement être placé une fois)
2. mettez le montage avec le paquet de batterie sur la position de fixage rapide.
3. la presse le bouton marche, la machine accomplissent automatiquement toutes les actions de soudure.
4. Le bruit de soudeur pour inciter le remplacement d'opérateur du nouveau montage (paquet de batterie).
