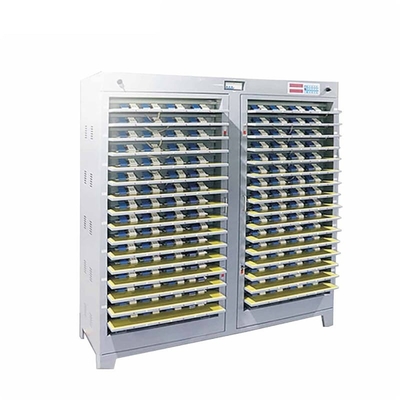

La Manche 4.5V de Li Ion Battery Cell Grading Machine 512 pour la batterie 18650
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | S11-512-6A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | USD 7900/pcs |
| Détails d'emballage: | boîte en bois |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100 PCs par mois |
|
Détail Infomation |
|||
| La Manche non.: | 512 | Méthode de contrôle de déroulement des opérations: | Contrôle entier de cabine |
|---|---|---|---|
| modèle de remplissage: | Tension constante, courant constant | État de coupure de charge: | Tension, actuelle, temps, capacité |
| Mode de décharge: | Constant Current | État de coupure de décharge: | Tension, temps, capacité |
| Cycle d'inspection d'échantillonnage: | ≤10s | Gamme de mesure de tension: | Charge : 0~4.5V, décharge : 4.5~2.5V |
| Gamme de tension de batterie: | 3~4.5V | EXACTITUDE DE TENSION: | ± (0.05%RD+0.1%FS) |
| Mettre en évidence: | Li Ion Battery Cell Grading Machine,machine d'évaluation de cellules de batterie 4.5V,512 appareil de contrôle de charge de la Manche 18650 |
||
Description de produit
512 contrôleur d'analyseur d'appareil de contrôle de capacité de décharge de batterie de l'ion 18650 de Li de la Manche
Description de produit

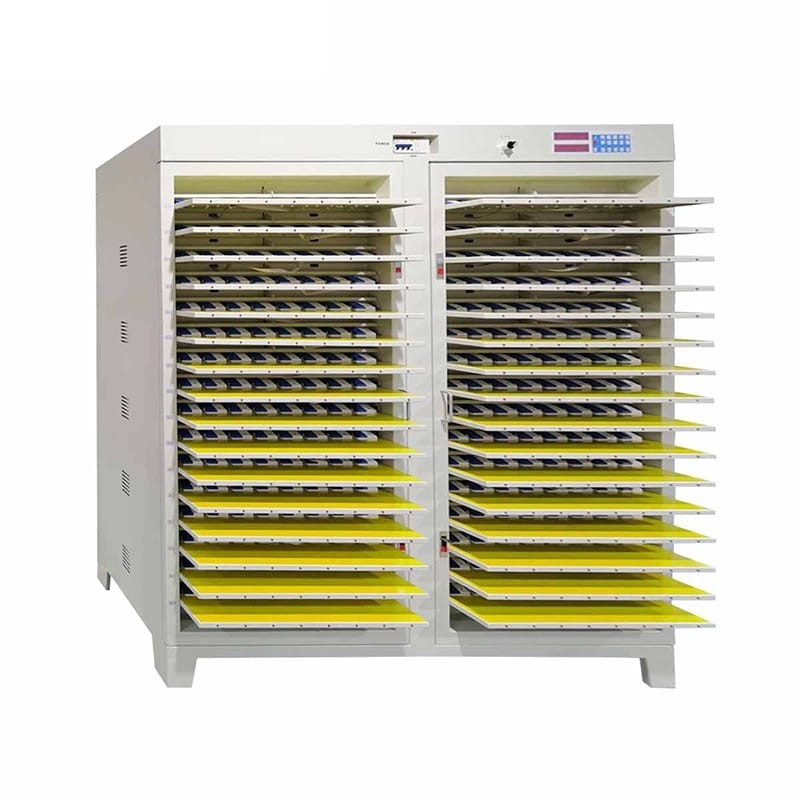

TOB-512-2L le dispositif se compose principalement d'interface de communication et d'armoire de détection de batterie. L'armoire d'essai de batterie se compose de bride de batterie et de corps de plat à placer le montage, une source constante actuelle constante de tension, un circuit de commande d'enregistrement, un circuit de échantillonnage, un micro-ordinateur simple de puce et un panneau de commande.
Caractéristiques du produit
1. Chaque équipement peut faire la charge actuelle et constante constante de tension et la décharge actuelle constante pour 512 PCs de cellule qui est dans la marge de tension.
2. Alimentation d'énergie actuel-constante constante de tension, courant constant à la tension constante commutant sans impact, particulièrement approprié aux conditions de chargement de batterie d'ion de lithium
3. Le dispositif adopte l'ordinateur d'un seul morceau d'AVR comme centre de contrôle, et coopère avec le circuit de échantillonnage périphérique, qui peut être commandé par l'ordinateur supérieur. Une fois reliée à l'ordinateur, la charge et la courbe de décharge complètes de tous les canaux peuvent être sauvées, ou elle peut être séparée à partir de l'ordinateur supérieur et être actionnée par le panneau de commande. Remplissage constant actuel constant de tension, essai actuel constant de décharge, assortissant par temps, etc.
4. Chaque batterie a sa propre source actuelle et constante constante indépendante de tension, et la boucle de auto-formation ne s'affecte pas.
5. Une LED est montée sur chacun des montages de batterie comme affichage de statut opérationnel, et quand la décharge est accomplie, elle peut être employée pour indiquer le tri de capacité de batterie.
6. Détection en temps réel chaque tension de batterie, quand chargeant, d'abord remplissage actuel constant, quand la tension de batterie atteint la valeur d'ensemble, il transférera sans à-coup à la tension constante chargeant, quand le temps réglé ou la condition actuelle d'arrêt est satisfait, les extrémités de remplissage. Quand le courant constant est déchargé, quand la tension de batterie est inférieure à la valeur réglée, aux extrémités de décharge et aux voyants de signalisation correspondants de batterie en hausse.
7. Avec la fonction de protection de puissance-vers le bas, le déroulement des opérations original peut continuer à fonctionner après la puissance de retour
8. L'ordinateur supérieur peut placer 32 paramètres d'étape de fonctionnement et 256 cycles. Chaque ordinateur supérieur peut relier 1 à 15 ensembles de système simple de micro-ordinateur de puce. (suggérez en-dessous de 10 ensembles)
caractéristiques de logiciel 9.Supporting
1) . Employez l'interface graphique d'opération pour montrer des données telles que la tension, le courant, la période, et la capacité de chaque batterie, et montrez le statut fonctionnant correspondant et les conditions anormales dans diverses couleurs.
2) Indication segmentée arbitraire de capacité de batterie (jusqu'à 100 segments)
3) Les points de repères peuvent être enregistrés selon les conditions de changement de la tension, du courant et de l'heure de former un remplissage et des données complets de courbe de décharge, et l'intervalle des points de repères de courbe est les secondes ≤10.
4) Batterie assortissant la fonction dans de diverses conditions (capacité, temps, ouvert
tension de circuit, plate-forme de décharge, etc.)
5) Calcul automatique de rapport de remplissage actuel constant, de perte de capacité, d'efficacité de décharge, de tension moyenne, de tension médiane, etc.
6) Arrangement d'autorisation d'opérateur, opération hiérarchique
7) Peut montrer la courbe de charge et de décharge, diagramme de cycle
Spécifications produit
| La Manche non. | 512 |
| Méthode de contrôle de déroulement des opérations | Contrôle entier de cabine |
| Modèle de remplissage | Tension constante, courant constant |
| État de coupure de charge | Tension, actuelle, temps, capacité |
| Mode de décharge | Courant constant |
| État de coupure de décharge | Tension, temps, capacité |
| Cycle d'inspection d'échantillonnage | ≤10s |
| Gamme de mesure de tension | 0~5V, résolution 1mV |
| Gamme de tension de batterie | Charge : 0~4.5V, décharge : 4.5~2.5V |
| Gamme constante de tension | 3~4.5V |
| Exactitude de tension | ± (0.05%RD+0.1%FS) |
| Gamme actuelle | Charge : 0.01-2A, décharge : 0.01-2A, résolution : 1mA |
| Exactitude actuelle | ± (0.1%RD+0.1%FS) |
| Chaîne d'ensemble de temps | N'importe quel arrangement d'ici 0~30000 minutes, l'unité de temps est minimum |
| Exactitude de temps | ≤±0.1% |
| Type de bride | Montage à quatre fils de méthode |
| La bride ajustent la gamme | 10mm-90mm |
| Type de batterie d'appui | Cellule de cylindre |
| Source de tension | 3 fil de la phase 4, AC380V±5%, 50HZ, puissance consumption15KW |
| méthode de communication | RS485, vitesse baud 57600 |
| Taille de machine | 1440mm (longueur) ×500mm (largeur) ×1840mm (taille |
| environnement de travail | La température : 0-40℃, connexe temperature≤85% |
| Courant d'opération de chargement complet | Ligne de phase à 15A, ligne zéro à 3A |
| Courant de démarrage de dispositif | Moment de fermeture de commutateur d'air au sujet de 60A |
| N.W | Anout 300kg |
|
Canalisation de système |
Configuration minimum de système informatique : Unité centrale de traitement au-dessus de P4, mémoire au-dessus de 2G, l'espace du disque dur au-dessus de 200G, ecran couleur d'EGA/VGA, un disque compact-ROM, une souris, MicrosoftTM Windows XP et en haut, un port de communication RS232 périodique disponible, imprimante de soutien de Windows. Le système informatique est d'un seul bloc par l'utilisateur, et le nombre de systèmes de micro-ordinateur est déterminé selon les besoins réels. |
XWELL fournissent toutes sortes de machine d'évaluation de batterie pour les cellules cylindrique et les cellules prismatiques
