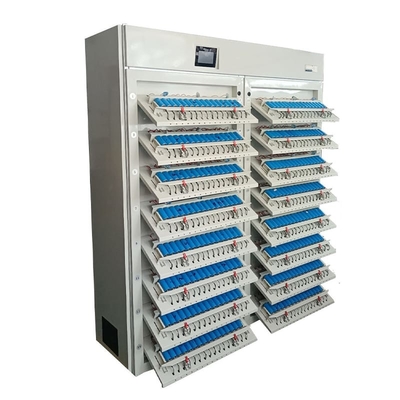

Appareil de contrôle de capacité de la batterie 18KW 18650, analyseur cylindrique de décharge de batterie de cellules
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | S11-512-6A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | USD 7900/pcs |
| Détails d'emballage: | boîte en bois |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100 PCs par mois |
|
Détail Infomation |
|||
| Tension et courant de la Manche: | 5V/3A | Nombre de la Manche: | 512 Channnels |
|---|---|---|---|
| Puissance d'entrée maximum: | 18kW | Gamme constante d'arrangement de tension: | Remplissage : 0.02V~5V |
| Chaîne de mesure: | 0V~5V | Temps de échantillonnage de la Manche: | 0.1s |
| Exactitude de temps: | ±0.01% | Enregistrez les conditions: | TimeT△ : 1s~60min |
| Mettre en évidence: | Appareil de contrôle de capacité de la batterie 18KW 18650,Appareil de contrôle cylindrique de capacité de 18650 batteries,Analyseur cylindrique de décharge de batterie |
||
Description de produit
Équipement de formation et de évaluation de cellules cylindrique d'essai de la machine 512 de la Manche 18650 de lithium de polymère de batterie de capacité d'appareil de contrôle d'essai
Description de produit
Nombre de canaux d'équipement : 512 canaux au total
Dimension hors-tout : 1620 (W)*550 (D)*1840 (H) millimètre
Couleur de châssis : Norme outre de blanc (personnalisable)
Forme de montage : Positif supérieur et abaisser négatif, montage (aigu/plat/deux morceaux) facultatif
Espacement de montage : 40mm
Taille de batterie de soutien : Réglable à moins de 100mm
Alimentation d'énergie fonctionnante : AC380V±10% à cinq fils triphasé, 50HZ
Puissance fonctionnante : ≤ 9KW
Environnement de travail : ℃ de la température 0-40, ≤ 80% d'hygrométrie
Mode de dissipation thermique : Entrée d'air naturelle et échappement ascendant
Caractéristiques du produit
Chaîne de mesure de tension : 0-5V
Chaîne de tension de batterie : 0-4.5V de remplissage ; Décharge 4.5-2V
Constant Voltage Range : 2.5-4.5V
Exactitude de tension : ± (1 lecture de ‰ + 1 ‰ complet)
Résolution de tension : 1mV
Stabilité de tension : ‰ du ≤ 1
Gamme actuelle : Charging20mA-2A ; Décharge 20mA-2A
Exactitude actuelle : ± (1 lecture de ‰ + 1 ‰ complet)
Résolution actuelle : 1mA
Stabilité actuelle : < 1="">
Avantages de produit
Mode de contrôle : Installation de logiciel, connexion d'ordinateur, travail d'équipement, contrôle entier d'armoire
Mode de communication : Porte série, vitesse baud 57600
Établissement de processus : Jusqu'à 32 étapes et 256 cycles peuvent être placés
Mode de remplissage : Tension actuelle et constante constante, tension actuelle et constante constante
États de remplissage de coupure : Tension, actuelle, temps, capacité
Mode de décharge : Courant constant
États de coupure de décharge : Tension, temps, capacité
Fonction de protection : Au-dessus de la tension, sous la tension, plus d'actuelle, dessous actuelle, au-dessus de la protection de capacité, protection de puissance-, récupération de point de rupture de données
Chaîne de temps : Tout arrangement d'ici 0-30000 minutes, unité de temps : minute
Précision de temps : ≤±1 ‰
Période d'inspection d'échantillonnage : ≤ 8S
Fréquence minimum d'enregistrement de données : ≤8S
Tri de batterie : Assortissant selon la capacité, le temps, la tension de circuit ouvert, la plate-forme de décharge, etc.
L'informatique : Elle peut enregistrer des données telles que la tension, le courant, le temps et la capacité, calcule automatiquement le rapport de remplissage actuel constant, la perte de capacité, l'efficacité de décharge, la tension moyenne, la tension médiane et d'autres données, et fournit la courbe de données et le diagramme de cycle ; La sortie dossier de format a produit du texte, de l'Excel, du mot, ou de MDB de base de données.
Spécifications produit
|
Tension de la Manche et
actuel |
5V/3A
|
|||
|
Nombre de la Manche
|
512 Channnels
|
|||
|
Numéro d'unité parallèle par canal
|
1
|
|||
|
Type à C.A. d'entrée
|
3 phase AC380V ±10%/50Hz
|
|||
|
Puissance d'entrée maximum
|
18KW
|
|||
|
Bruit
|
≤65dB
|
|||
|
Mode de câblage d'approvisionnement de courant alternatif
|
Connexion à cinq fils triphasée
|
|||
|
Le facteur de puissance de
alimentation d'énergie |
≥0.99 (la puissance de charge est plus de 30% de puissance évaluée)
|
|||
|
Taux actuel total de déformation
|
THD≤5%
|
|||
|
Efficacité de conversion
|
Chaque efficacité de conversion de lien est plus de 85%
|
|||
|
|
Arrangement constant de tension
gamme |
Remplissage : 0.02V~5V
|
||
|
Tension minimum de décharge
|
Décharge : 1V~5V
|
|||
|
Chaîne de mesure
|
0V~5V
|
|||
|
La résolution de tension
|
0.1mV
|
|||
|
Exactitude de contrôle
|
± (0.05%RD+0.05%FS)
|
|||
|
Exactitude de la mesure
|
± (0.05%RD+0.05%FS)
|
|||
|
|
Chaîne de établissement actuelle de remplissage
|
0.02A~3A
|
||
|
Gamme de établissement de courant dérivé
|
0.02A~3A
|
|||
|
Chaîne de mesure
|
0A~3A
|
|||
|
La résolution actuelle
|
ANNONCE mordue par 16, DA
|
|||
|
Exactitude de contrôle
|
± (0.05%RD+0.05%FS)
|
|||
|
Exactitude de la mesure
|
± (0.05%RD+0.05%FS)
|
|||
|
Dérive de la température
|
25PPM/℃
|
|||
|
Puissance
|
Maximum de simple canal
de puissance de sortie |
30W
|
||
|
|
Échantillonnage de la Manche
temps |
0.1s
|
||
|
Temps de réponse actuel
|
Le temps de montée actuel maximum 20ms |
|||
|
Étapes plaçant la gamme de temps
|
1min~1024min
|
|||
|
Temps
exactitude |
±0.01%
|
|||
|
Mode d'ensemble d'étape
|
Rédacteur de forme (étapes de travail maximum : 128)
|
|||
|
Articles de données
|
Enregistrez les conditions
|
TimeT△ : 1s~60min
|
||
|
Remplissage
|
Mode de remplissage
|
remplissage Constant-actuel, remplissage de Constant-tension, Constant-actuel
et constant-tension chargeant, remplissage puissance constante, remplissage constant de résistance |
||
|
Arrêtez la condition
|
Tension, actuel, temps et capacité, - ΔV
|
|||
|
Décharge
|
Mode de Disharging
|
Décharge actuelle constante, décharge de puissance constante, décharge constante de résistance
|
||
|
États d'arrêt
|
Tension, actuel, temps et capacité
|
|||
|
Cycle
|
Nombre de cycles
|
1~30000 fois
|
||
|
Étapes de fonctionnement simples de cycle
|
128
|
|||
|
|
Protection de matériel
|
L'inverse de batterie relier la protection
|
||
|
Protection de court-circuit
|
||||
|
Protection pauvre de contact de batterie
|
||||
|
La mesure de protection de circuit de double de tension de batterie
|
||||
|
Protection des logiciels
|
Protection des données quand panne de courant
|
|||
|
Protection des données en différé de mise en réseau
|
||||
|
Tension de seuil et tension maximum, courant minimum, la limite actuelle, le paramètre de température de capacité de limite et limite
établissement de la protection |
||||
|
Caractéristiques de la Manche
|
Avec la double structure de boucle bloquée, la conversion constante actuelle constante de tension peut être la transition douce, qui peut effectivement
empêchez la transitoire actuelle et le grand impact actuel aux batteries, protègent les batteries |
|||
|
Mod de contrôle de la Manche
|
Chaque contrôle d'arrangements de canal pour des étapes de travail indépendantes
|
|||
|
Base de données
|
Utilisant le SQL, MySQL, base de données d'ACCESS a centralisé la gestion, essai, compatible avec le système de fabrication d'exécution (MES) de
l'équipement, pour faciliter la collecte de données et les paramètres de contrôle de l'équipement différent a publié et communication corrigeant et entretien (le format de base de données peut être adapté aux besoins du client selon le client exigent) |
|||
|
Mode sortie de données
|
Excel, Txt
|
|||
|
Type de courbe
|
Capable élaborer la courbe correspondante de relation en cours de chaque batterie dans, y compris la courbe de tension/temps, actuel/temps
courbe, capacité/temps courbe et courbe de capacité/tension |
|||
|
Balayage de code barres
|
Par la fonction de balayage de code barres de soutien de code barres de batteries
|
|||
|
Gestion des données d'histoire et traçabilité
|
||||
|
Mode de communication d'uppecomputer se reliant
|
Basé sur le protocole de TCP/IP |
|||
|
Interface de communication
|
Port de réseau (RJ45), auto-adaptation de 10M~1000M
|
|||
|
Système augmenter
|
Par les commutateurs et les routeurs pour augmenter la communication
|
|||
|
Type de Cabinet
|
Pour s'adapter au paquet cylindrique et mou, coquille en aluminium carrée
|
|||
|
Taille de Cabinet
|
Longueur, largeur, taille : 1600mm×600×1875mm
|
|||
|
Catégorie de protection d'IP
|
IP40
|
|||

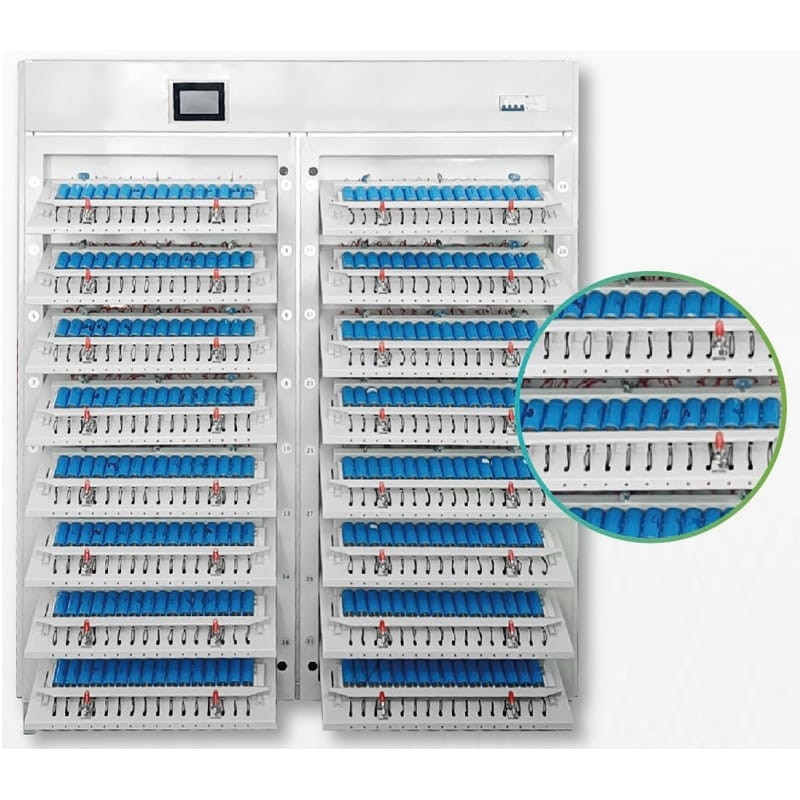

Détails de machine d'évaluation de charge et de décharge de batterie
Usine d'équipements d'essai de batterie de XWELL
