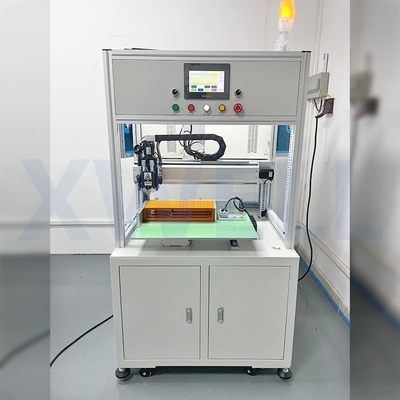

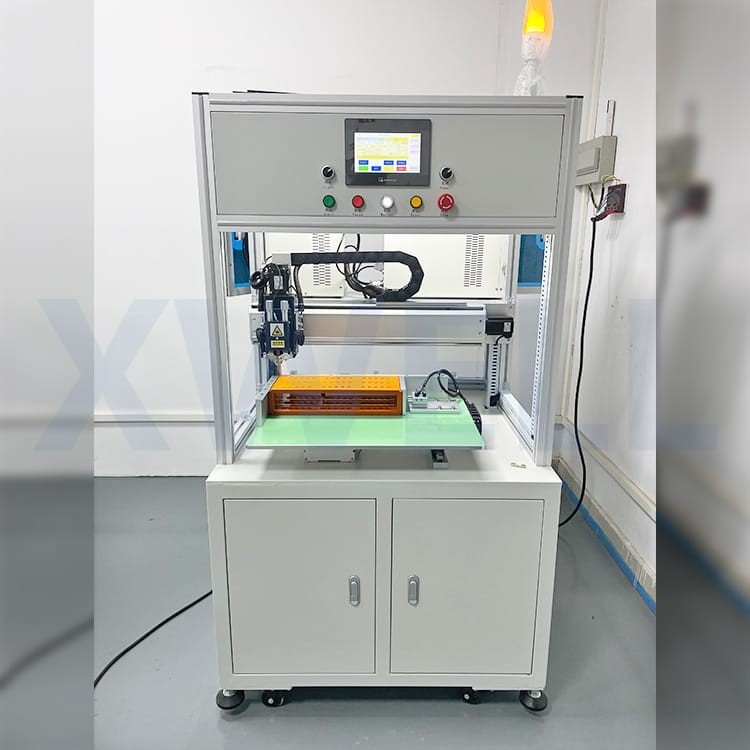

Machine automatique de soudage par points d'Electric Single Side de soudeuse de tache de paquet de batterie au lithium 18650
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ASW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | USD 7000-8000/pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 10-15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100pcs par mois |
|
Détail Infomation |
|||
| Nombre maximum de cellules chargées: | 300-600pcs (cellules de lithium de norme 18650) | Voyage d'axe des abscisses: | 400 millimètres |
|---|---|---|---|
| Voyage d'axe des y: | 400 millimètres | Vitesse maximum de soudage par points: | 0.3s/point |
| Voyage d'axe de Z: | 50 millimètres | Méthode de contrôle: | Contrôle de micro-ordinateur |
| Machine de soudage par points: | Alimentation d'énergie de machine de soudure d'inverseur de C.C | Courant de soudure: | 5000A 8000A |
| Tension: | 220V et 380V | Puissance: | 4000 W |
| Mettre en évidence: | Soudeuse de tache de paquet de batterie au lithium,Soudeuse 4000 W de tache de paquet de batterie,Machine latérale simple de soudage par points de batterie |
||
Description de produit
Machine automatique de soudage par points d'Electric Single Side de soudeuse de tache de résistance de commande numérique par ordinateur de paquet de batterie au lithium 18650
Description de produit
Le soudage par points automatique de paquet de batterie de côté simple de MD-ASW Machinew est une machine importante pour l'ensemble cylindrique de paquet de batterie.
Ce qui ont des avantages ci-dessous :
1. Grand écran tactile, opération facile et affichage plus clair.
2. Trois modes 100 de dossier, d'entrée manuelle, rangée, réponse graphique d'importation de DAO, simple et rapide. Éditez toutes sortes de programmes complexes
4. La tête de soudure a la fonction du refroidissement à l'air ou du refroidissement par l'eau, qui peut effectivement réduire l'influence de la température de l'aiguille de soudage par points sur la qualité de soudure
5. Il peut stocker jusqu'à 99 ensembles de dossiers, il est facile appeler le dossier, et aucun processus compliqué de changer des fils et d'ajuster la machine n'est exigé.
6. fonction de calibrage d'Un-clé pour la compensation globale du joint de soudure, qui peut être calibré pour la compensation de point provoquée en changeant l'aiguille de soudure ou d'autres raisons
Caractéristiques du produit
1. Voyage d'axe des abscisses : 400mm
2. voyage d'axe des y : 400mm
3. vitesse maximum de soudage par points : 0.3s/point ; 2800pcs/h (tête servo)
4. vitesse maximale de la commande de moteur : 1000mm/s
5. nombre maximum de cellules chargées : 300-600pcs (cellules de lithium de norme 18650)
6. Le nombre de groupes de dossier qui peuvent être stockés : 99 groupes
7. système d'exploitation : Système inclus + HMI
8. mode de transmission : moteur servo + guide linéaire importé de vis de précision
Application de produit
Avec le gabarit adapté aux besoins du client de montage, la machine de soudage par points peut souder 18650, 26650, 32650 et l'autre paquet cylindrique de batterie, peut également être adapté aux besoins du client pour un grand choix de batterie cylindrique, batterie carrée, batterie de bouton et etc.
Structure de produit
Spécifications produit
| Article | Paramètre |
|---|---|
| Soudeuse | Alimentation d'énergie de soudage par points de l'inverseur 5000A/8000A (facultative) |
| Quantité de tête de soudure | 1 |
| Gamme de soudure | 400*400mm |
| Type de cellules | 18650, 21700, 32650… tous les types de cellules cylinderial |
| Appui total de cellules | 300-600 PCs |
| Vitesse de soudure | 0.35s/spot maximum, 2800 pcs/h |
| Matériel de lien de cellules | Nickel, acier nickelé |
| Épaisseur maximum de soudure | 0.3mm |
| Groupes de paramètres maximum | 99 groupes |
| Système d'opération | Interface utilisateurs de micro-ordinateur et d'écran tactile |
| Mode de conducteur | Motro et rail de guide de précision |
| Méthode de refroidissement | Par l'air ou l'eau (facultative) |
| Pression atmosphérique | 0.4-0.6 MPA |
| Tension de puissance | Monophasé 220V/380V triphasé |
| Puissance | 8000 W |
| Taille | 900L*900W*1930Hmm |
| Poids | 300kg |
Détails de produit
Échantillons de soudure de paquet de batterie
Échantillons de soudage par points
La double machine latérale de soudage par points appropriée à tous les types de cellules cylindrique emballent et approprié à toutes les formes des paquets. Avec l'alimentation d'énergie de haute qualité de soudage par points 5000A/8000A, elle peut souder l'épaisseur de 0.1mm à 0.3mm. La tache de soudure est belle, ferme et bonne conductivité.
