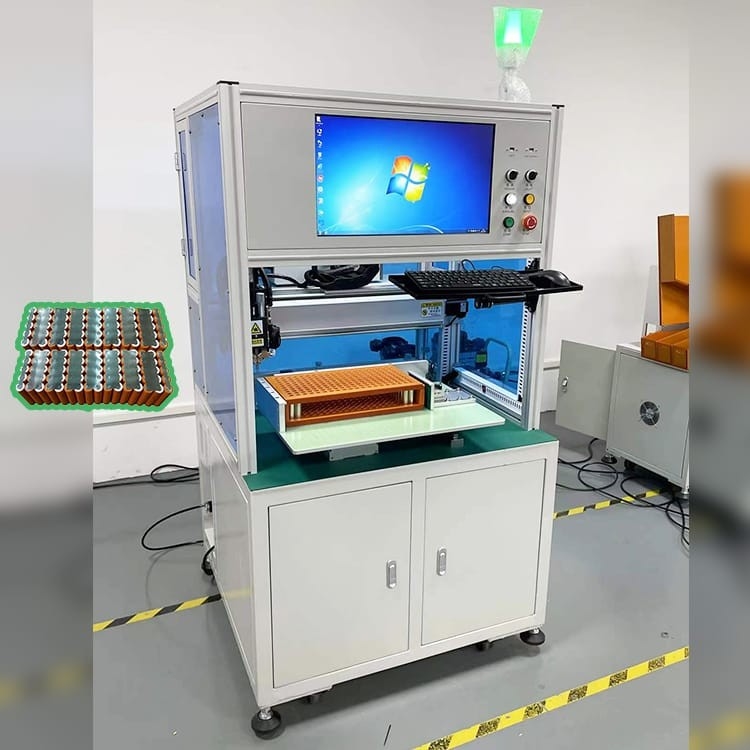

Machine latérale simple de soudage par points de batterie cylindrique pour le paquet de batterie de vélo des véhicules E des véhicules d'E
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ASW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PCS |
|---|---|
| Prix: | USD 6000-12000/pcs |
| Détails d'emballage: | BOITE EN BOIS |
| Délai de livraison: | 10-15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100pcs par mois |
|
Détail Infomation |
|||
| Type de batterie: | 18650, 21700... | Voyage de X: | 400 millimètres |
|---|---|---|---|
| Voyage de Y: | 400 millimètres | Source d'énergie: | 5000A ou 8000A |
| Système opérateur: | Windows et logiciels | Mode de transmission: | Rail de guide linéaire de la vis rod+precision |
| Taux maximum de soudage par points: | 0.5S/point ; 1500-1800pcs/h | Gamme de pression de ressort de tête de soudure: | 1.0 - 5kg |
| Tension: | 220V et 380V | Du pouvoir: | 4000 W |
| Mettre en évidence: | Batteries Machine de soudage par points simple face,Machine de soudage par points simple face 18650,Machine de soudage par points à batterie cylindrique |
||
Description de produit
Machine de soudage par points à côté unique à batterie cylindrique pour assemblage de batterie de voiture pour véhicules électriques/vélos EV/EV
Machine de soudage par points à un seul côté
La machine de soudage par points simple face MD-ASW est utilisée pour le soudage de batteries, comme les batteries 18650, 26650, 21700, 32650...
Machine de soudage par points à un seul côtéFonctionnalités
Cette machine est utilisée pour le soudage par points automatique des batteries de cylindres 18650,26650,32650.
1. Prend en charge le démarrage du point d'arrêt, prend en charge le démarrage automatique et la conversion du mode de démarrage manuel.
2. Il a une fonction d'alarme de soudage par points et de soudage par points.
3.La programmation est simple et prend en charge toute programmation de point et programmation de tableau.999 groupes peuvent être enregistrés dans les fichiers de programmation.
4. Rappel de prévision de remplacement de l'aiguille de soudage.
5. Propre système de surveillance du courant de soudage, surveillance en temps réel du courant de soudage.
Machine de soudage par points à un seul côtéAvantages
1. La course de soudure peut être adaptée aux besoins du client ;
2. Approprié à de divers genres de paquet de batterie ;
3. Soudage à grande vitesse ;
4. Ordinateur avec logiciel Windows, opération plus pratique, affichage plus clair;
5. La tête de soudage a une fonction de refroidissement par air ou par eau, ce qui peut réduire efficacement l'influence de la température de l'aiguille de soudage par points sur la qualité du soudage;
6. Peut stocker jusqu'à 999 groupes de fichiers, le fichier est simple à appeler, ne nécessite pas de processus de changement de ligne compliqué ;
7. Fonction d'étalonnage à une touche pour le décalage total des joints de soudure, qui peut être calibrée pour le décalage ponctuel causé par le changement du
broche à souder ou d'autres raisons
8. La machine de soudage par points électrique ou pneumatique est facultative.
Spécification de produit
|
Course de l'axe X
|
400mm (personnalisable)
|
Système opérateur
|
Windows et logiciels |
|
Course de l'axe Y
|
400mm (personnalisable)
|
Mode transmission
|
Vis tige + rail de guidage linéaire de précision
|
|
Taux de soudage par points maximum
|
0,5 S/point ;1500-1800pcs/h
|
Mode de conduite
|
Servomoteur hybride
|
|
Vitesse maximale de l'entraînement du moteur
|
1000mm/S
|
Épaisseur de soudure au nickel
|
0.1mm-0.3mm
|
|
Max cellule chargée (18650)
|
Environ 500 pièces (20*25)
|
Dimension
|
900L*900W*1750H
|
|
Nombre de groupes de fichiers enregistrés
|
99 groupes
|
Précision de positionnement
|
±0.02mm
|
|
Lester
|
200KG
|
Masse portante horizontale
|
15 kg (OEM)
|
Liste des pièces principales
| Nom | Qté |
| Module axe X | 1 jeu |
| Module axe Y | 1 jeu |
| Hôte de soudage | 1 PCS |
| Tête de soudage | 1 jeu |
| Mécanisme de serrage | 1 jeu |
| Moule de soudage | 1 ensembles |
| L'ordinateur | 1 PCS |
| Contrôleur de mouvement | 1 PCS |
| Servomoteur | 2 ensembles |
| Élément pneumatique | 1 jeu |
| Pièces d'usinage | 1 lot |
| Système de contrôle | 1 jeu |
| Châssis de la machine | 1 jeu |
| Système d'alarme | 1 jeu |
Fonctionnement de la machine de soudage par points à un seul côté
1. Réglage des paramètres de soudage sur l'écran tactile.(Le même produit ne doit être réglé qu'une seule fois)
2. Placez le luminaire avec la batterie sur la position de serrage rapide.
3. Appuyez sur le bouton de démarrage, MD-ASW termine automatiquement toutes les actions de soudage.
4. Son MD-ASW pour inviter l'opérateur à remplacer un nouvel appareil (bloc de batterie)."
