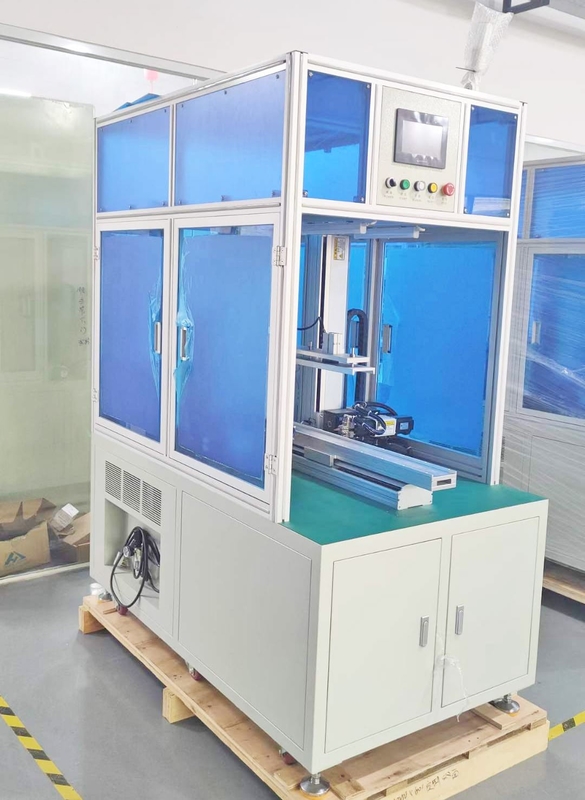

Machine de soudage par points double face automatique de soudeuse par points de paquet de batterie de bicyclette électrique
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ADW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | USD 9000 - 12000 / pcs |
| Détails d'emballage: | boîte en bois |
| Délai de livraison: | 10-15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100PCS PAR MOIS |
|
Détail Infomation |
|||
| Number modèle: | MD-ADW | Gamme de soudure: | 500 * 350 millimètres |
|---|---|---|---|
| Quantité de batterie: | 300pcs | Épaisseur de soutien: | 0.1mm-0.3mm |
| Numéro de tête: | 2 PCs | Source d'énergie: | Alimentation d'énergie de transistor |
| Efficacité: | 3500pcs/h | Capacité de charge maximum: | 200-400pcs (batterie au lithium de norme 18650) |
| Interface utilisateurs: | système inclus + écran homme-machine | Mode d'entraînement: | Rail de moteur d'étape et de guide de précision |
| Mettre en évidence: | Soudeuse par points de batterie de bicyclette électrique,soudeuse par points de batterie double face,machine de soudage par points double face de batterie |
||
Description de produit
Machine de soudage par points double face automatique pour batterie de vélo électrique
Application de la machine de soudage par points double face
Utilisé pour souder une batterie de moto électrique, une batterie de secours UPS, un nouveau module de véhicule à énergie, une batterie de vélo électrique.
Caractéristiques de la machine de soudage par points double face
1. Écran LCD: les paramètres de coordonnées peuvent être importés par le disque U, la quantité de production est automatiquement collectée et l'efficacité de production actuelle est affichée
2. Protection des grilles de sécurité : les deux côtés sont protégés par des grilles de sécurité pour empêcher le personnel d'être blessé pendant le fonctionnement
3. Tête de soudage à circulation refroidie à l'eau : La tête de soudage adopte une circulation de refroidissement à l'eau pour dissiper la chaleur.Lors du soudage avec un courant élevé instantané, il maintient toujours un état de température constant, réduisant efficacement la perte d'aiguilles de soudage et améliorant l'effet de soudage
4. Système de contrôle industriel PC + carte de contrôle de mouvement : il adopte le système de contrôle "intégré [système de contrôle industriel PC + carte de contrôle de mouvement] + écran à cristaux liquides LCD 19 pouces" pour afficher l'état de fonctionnement en temps opportun, et est facile à utiliser et à entretenir
5. Servomoteur de haute précision : le mécanisme de commande adopte un servomoteur avec module linéaire pour un positionnement précis
6. Alimentation à transistor: L'alimentation à transistor est sélectionnée, avec son propre système de surveillance du courant, qui peut surveiller le courant de soudage, l'alarme et le rappel, et résoudre efficacement les problèmes de faux soudage et de faux soudage.La soudure est plus stable, les étincelles sont petites et le laitier de soudure est moins
7. Fuselage à structure métallique: L'ensemble de la machine adopte un corps de structure métallique complet, qui est plus stable pendant le fonctionnement de l'équipement et a un faible bruit de fonctionnement
Description de la machine de soudage par points double face
La machine de soudage par points automatique double face pour batterie MD-ADW est une plate-forme générale de technologie de traitement automatique basée sur un micro-ordinateur, un soudage par points et un assemblage de batterie appropriés en usine.
Par rapport au soudage par points manuel, l'efficacité et la précision du soudage ont été grandement améliorées.La conception humanisée rend l'opération et le débogage très faciles et pratiques.La conception des composants intégrés rend l'apparence plus concise.
MD-ADW est une conception à double soudeur, les pôles positif et négatif de la batterie peuvent être soudés en même temps, l'efficacité est améliorée de 2 fois par rapport à la machine à souder à un seul côté.
Machine de soudage par points double facespécification
| Modèle | MD-ADW |
| Voyage sur l'axe Y | 500mm |
| Voyage sur l'axe Z | 350mm |
| Vitesse de soudage par points | 0,3 s/point ;5000 pièces/h |
| Vitesse maximale de l'entraînement du moteur | 1000mm/s |
| Le nombre maximum de batteries chargées | 300 pièces (batterie au lithium standard 18650) |
| Nombre de groupes pour stocker des fichiers | 99 groupes |
| Système opérateur | Système embarqué + écran homme-machine |
| Transmission | Stepper + guide linéaire de précision importé (servo + vis en option) |
| Source de courant | Monophasé 220V ± 10% / 50Hz ± 10% |
| Arrivée d'air | 0,4 ~ 0,6 MPa |
| Lester | 350KG |
| Dimensions | 1100mm*900mm*1930mm |
Machine de soudage par points double faceOpération
1. Réglage des paramètres de soudage sur l'écran tactile.(Le même produit ne doit être réglé qu'une seule fois)
2. Placez le luminaire avec la batterie sur la position de serrage rapide.
3. Appuyez sur le bouton de démarrage, la machine termine automatiquement toutes les actions de soudage.
4. Le soudeur sonne pour inviter l'opérateur à remplacer le nouvel appareil (bloc de batterie).
