Machine de soudage laser automatique à barres d'aluminium nickel pour batterie au lithium prismatique
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | Pour les appareils à commande numérique |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PCS |
|---|---|
| Prix: | USD 10000 - 22000 / pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 15 à 20 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Garantie: | 1 année | Points clés de vente: | Automatique |
|---|---|---|---|
| Application du projet: | Batterie | Modèle: | Pour les appareils à commande numérique |
| Avantages: | Précision de soudage | Nombre d'axe: | axe 4 |
| Puissance laser: | 1000w 1500w 2000w 3000w | Profondeur maximale de soudure: | 2 à 3 mm |
| Demande d'électricité: | Pour les appareils à commande numérique: | ||
| Mettre en évidence: | Machine de soudage au laser à charge de batterie,Machine de soudage au laser à barres d'armature au nickel |
||
Description de produit

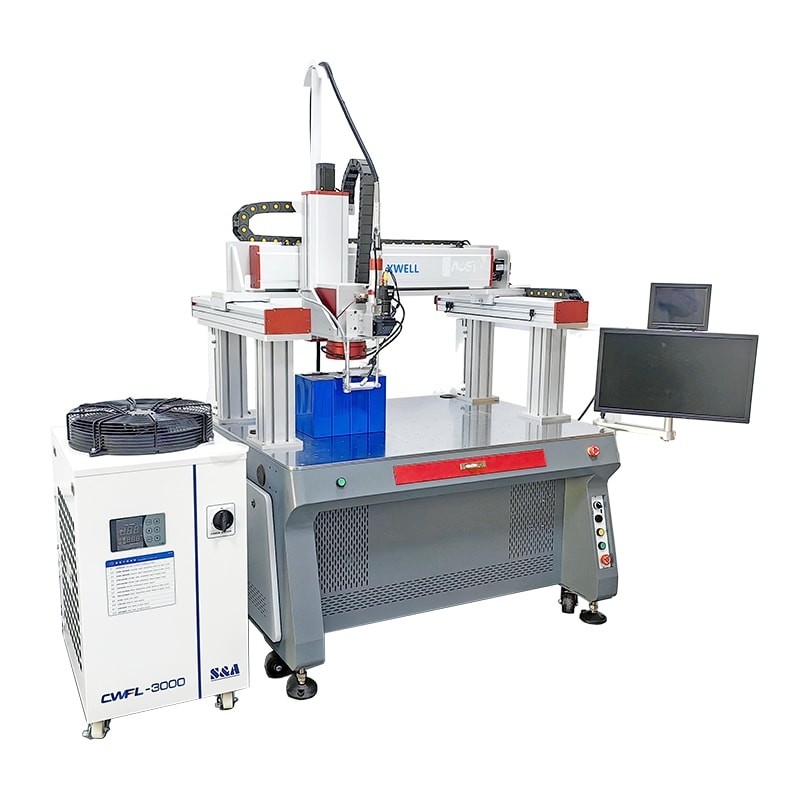

Machine de soudage laser automatique à barres de nickel en aluminium à batterie au lithium prismatique
Caractéristiques:
La machine de soudage laser grand format de type portique adopte un laser à fibre pure, la puissance peut être sélectionnée de 1000 à 6000 W, le point peut atteindre 0,2-2 mm, la qualité du faisceau est bonne,le taux de conversion photoélectrique est élevé, généralement plus de dix fois celle du laser YAG, qui est plus adapté pour les grandes pièces métalliques de soudage, particulièrement adapté pour le soudage de grands modules de batterie PACK,est largement utilisé dans les applications de soudage dans l'industrie des batteries.
La plateforme de soudage de type portique, le déplacement de l'axe XYZ est grand, la hauteur de sortie du faisceau laser est automatiquement soulevée, le logiciel de soudage a une interface conviviale et facile à utiliser,en particulier le système CCD coaxial de vision haute définition est combiné avec d'autres systèmes de mise au point fixe de source lumineuse auxiliaire, Il est plus pratique et plus rapide de copier le soudage du fil à la position de soudage ou de l'amplitude de la batterie
Documents de soutien
Tous les documents pour le dédouanement: contrat, liste d'emballage, facture commerciale, déclaration d'exportation, etc.
Affichage de la caméra CCD
Affichage sur un écran vidéo en connectant l'appareil.
Le rail de guidage de l'axe X.Y.Z.
Avec la fonction de déplacement vers le haut et vers le bas, il peut souder des produits irréguliers.
Le portique à grande vitesse a une portée de soudage plus grande.
Le gaz argon soufflé hors du tuyau d'air ne nuit pas à la surface du matériau
Machine de refroidissement par eau
Équipé d'un refroidisseur 1.5P, il peut répondre aux exigences pendant longtemps.
Armoire standard, déplacement à quatre axes.
Avec différentes machines à eau et différentes têtes de soudage, la course et l'effet de soudage seront différents.
Soudage sur ordinateur et soudage à main, machine multifonctionnelle. Une machine avec plusieurs fonctions, fixations personnalisées et plusieurs stations de soudage personnalisées, fonctionne plus rapidement et plus précisément.
Source laser Raycus
Pour les appareils à commande numérique
Pour les appareils à commande numérique
Pour les appareils à commande numérique
Source laser MAX
Pour les appareils à commande numérique
Pour les appareils à commande numérique
Pour les appareils à commande numérique
Source laser JPT
Pour les appareils à commande numérique
Pour les appareils à commande numérique
Pour les appareils à commande numérique
Paramètres de la machine laser
|
Nom/modèle de l'appareil
|
Pour les appareils à commande numérique
|
Pour les appareils à combustion
|
Pour les véhicules à moteur électrique
|
|
Puissance laser maximale
|
Unité d'alimentation
|
Unité d'alimentation
|
2000 W
|
|
Type de laser
|
laser à fibre optique
|
||
|
Longueur d'onde du laser
|
Pour les appareils à commande numérique
|
||
|
Mode sport
|
continue
|
||
|
Ajustez la fréquence
|
Des fréquences de fréquence de 1000 Hz
|
||
|
Épaisseur du matériau de soudage (en fonction du matériau)
|
≤ 4,0 mm
|
≤ 6,0 mm
|
≤ 8,0 mm
|
|
Diamètre du noyau de fibre
|
5 à 7 ((50 μm)
|
||
|
Longueur de la fibre
|
10m à 20m
|
||
|
Spéctroscopie
|
Partage d'énergie de précision ou partage temporel à grande vitesse
|
||
|
Mode lumineux
|
Une lumière rouge
|
||
|
Tête de fusil de soudage
|
Youmir/WSX
|
||
|
Puissance totale
|
8 kW
|
6 kW
|
12 kW
|
|
Puissance de refroidissement du refroidisseur
|
1.5P
|
|
|
|
Méthode de refroidissement Température ambiante refroidie par eau
|
20°C à 40°C
|
|
|
|
la demande d'électricité
|
Pour les appareils à commande numérique:
|
|
|
|
Dimensions / poids net
|
L'ordinateur hôte:
|
139*139*186CM
|
407 kg
|
|
machine à eau de refroidissement:
|
79*56*108CM
|
93.5 kg
|
|
|
Projet de comparaison
|
soudage à l'arc d'argon
|
soudage au laser YAG
|
soudage continu au laser
|
|
Entrée de chaleur
|
Très élevé
|
Faible
|
Généraux
|
|
Déformation, sous-coupe
|
Il est grand.
|
Petite
|
Petite
|
|
résistance
|
C' est bon.
|
Généraux
|
C' est bon.
|
|
Suivi
|
Polissage
|
Légèrement poli ou non poli
|
Légèrement poli ou non poli
|
|
Vitesse de soudage
|
Généraux
|
Salts à l'arc à argon plus de 2 fois
|
Salts à l'arc à argon plus de 2 fois
|
|
Matériau applicable
|
Acier inoxydable, acier au carbone, tôle galvanisée, aluminium, cuivre
|
Acier inoxydable, acier au carbone, tôle galvanisée, aluminium, cuivre, nie, or, argent
|
Acier inoxydable, acier au carbone, tôle galvanisée, aluminium, cuivre, Nie
|
|
Produits de consommation
|
Plus de consommables
|
fournitures générales
|
Moins de consommables
|
|
fonctionnement
|
Le complexe
|
Généraux
|
C' est simple.
|
|
la sécurité
|
Ne pas être sûr
|
Sécurité
|
Sécurité
|
|
les environs
|
Pas écologique
|
Protection de l'environnement
|
Protection de l'environnement
|
|
Tolérance à la défaillance
|
C' est bon.
|
C' est bon.
|
C' est bon.
|
|
Soudage par balancement
|
Je ne veux pas.
|
Je ne veux pas.
|
Je l' ai
|
|
Largeur des points
|
Je ne veux pas.
|
0.1-3 MM
|
0.1 à 5 mm
|
|
Qualité du soudage
|
Différence
|
Généraux
|
- Je sais.
|
|
Consommation d'argon
|
15 PSI
|
30 PSI
|
40 PSI
|
|
Profondeur de fusion
|
Très haut
|
faible
|
Très haut
|
|
Épaisseur applicable
|
2 à 10 mm
|
0.2-3 mm
|
0.2 à 5 mm
|
|
Les radiations
|
Très haut
|
Je ne veux pas.
|
Je ne veux pas.
|
