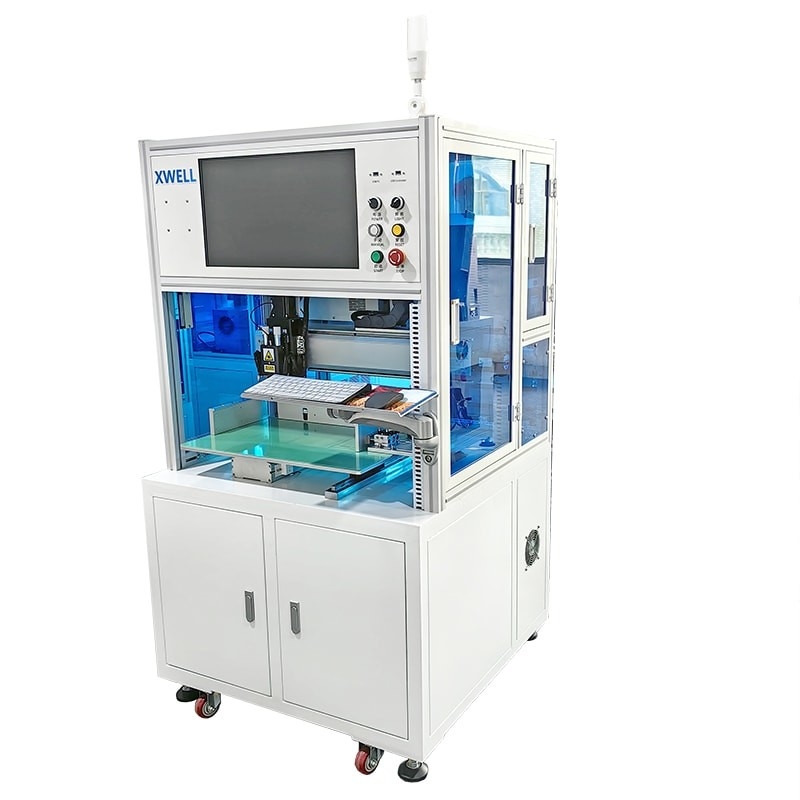

18650/21700/32650 Machine de soudage à piles sans fonction de rotation
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ASW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | USD 6000-12000/pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 10 à 15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Rapport d'essai de la machine: | Fournit | Composants de base: | PLC |
|---|---|---|---|
| Voyage à l'axe X: | 400 millimètres | Voyage d'axe des y: | 400 millimètres |
| Courant de soudage: | 5000A 8000A | Système d'exploitation: | Windows et logiciels |
| Mode de transmission: | Barre à vis + rail de guidage linéaire de précision | Taux maximal de soudage au point: | 0.5S/point; 1500 à 1800 pièces/h |
| Plage de pression du ressort de la tête de soudage: | 1.0 à 5 kg | Voltage: | 220V et 380V |
| Mettre en évidence: | 21700 Machine de soudage par points à batterie,Machine de soudage à piles sans rotation |
||
Description de produit
Machine de soudage à point automatique à pile à ions de lithium à un seul côté 18650/21700/32650 sans fonction de rotation
Application de la machine de soudage à point unique
MD-ASWla batterie de puissance machine de soudage à point adopte axis XY full servo drive, transmission à vis à bille
Il peut être équipé d'une source d'alimentation de soudage au point de la série MIYACHI pour assurer la fiabilité du soudage.
TWSL batterie de puissance machine de soudage par point est livré avec l'eau circulante système de refroidissement de la tête de soudage pour améliorer le soudage
L'effet est étendu pour prolonger la durée de vie de la pince à souder.
Machine de soudage à point unique latéralCaractéristiques
1Portée d'adaptation: portée d'adaptation: 18650, 26650, 32650, série et combinaison parallèle de piles carrées (ou
pour réaliser un soudage automatique à point unique
2. Convient pour la largeur de feuille de nickel; aucune limite
3. Convient pour l'épaisseur de la feuille de nickel; 0.1MM---0.2MM (0.1-0.2MM d'épaisseur de la feuille de nickel doit être rainurée)
4Efficacité de production: 1800-2000/heure ou plus avec 18650 piles
5- L'hôte standard de soudage par point: soudeur principal MB-30 ou le client lui-même.
6. Effets de soudage: la consistance de soudage est très bonne, les joints de soudage sont uniformes, beaux, la force de traction est supérieure à 12 kg
Machine de soudage à point unique latéralLes avantages
1. induire la tension de charge, contrôler la tension en mode rétroaction et réaliser un soudage de haute qualité.
2- Énergie en mode préchauffage et chauffage principal: préchauffer avant le soudage pour assurer une qualité de soudage stable.
3. maintenir la continuité de la densité d'énergie, un temps de soudage court, réduire la déformation et la décoloration du métal commun (le temps de soudage est contrôlé en microsecondes,et le mode de sortie continue)
4Facile à changer de basse à haute tension, adapté au soudage de précision.
5Les limites supérieures et inférieures du courant peuvent être réglées pour juger si la qualité de soudage est bonne ou non, ce qui convient à la plateforme d'automatisation du soudage.
6Le courant de soudage augmentera avec la puissance à temps pour assurer l'effet de soudage.
7Système de contrôle stable
8. Dispositif de régulation de haute configuration
9- Procédure de travail de haute précision
10- Des performances de produit à coût élevé
Spécification du produit
|
Traction sur axe X
|
400 mm (personnalisable)
|
Système d'exploitation
|
Windows et logiciels |
|
Traction sur l'axe Y
|
400 mm (personnalisable)
|
Mode de transmission
|
Barre à vis + rail de guidage linéaire de précision
|
|
Taux maximal de soudage au point
|
0.5S/point; 1500 à 1800 pièces/h
|
Mode de conduite
|
Servo moteur hybride
|
|
Vitesse maximale du moteur
|
Pour les véhicules à moteur
|
Épaisseur de soudage au nickel
|
0.1 mm à 0.3 mm
|
|
Cellule à charge maximale (18650)
|
Environ 500 pièces (20 * 25)
|
Dimension
|
Pour les appareils à combustion
|
|
Nombre de groupes de fichiers enregistrés
|
99 groupes
|
Précision de positionnement
|
± 0,02 mm
|
|
Le poids
|
200 kg ou plus
|
Poids du roulement horizontal
|
15 kg (OEM)
|
Liste des parties principales
| Nom | Quantité utilisée |
| Module de l'axe X | 1 série |
| Module de l'axe Y | 1 série |
| L'hôte de soudage | 1 pièces |
| Tête de soudage | 1 série |
| Mécanisme de fixation | 1 série |
| Moulins à souder | 1 série |
| Ordinateur | 1 pièces |
| Contrôleur de mouvement | 1 pièces |
| Servo moteur | 2 séries |
| Élément pneumatique | 1 série |
| Parties d'usinage | 1 lot |
| Système de commande | 1 série |
| Cadre de la machine | 1 série |
| Système d'alarme | 1 série |
Fonctionnement de la machine de soudage à point unique
1. réglage des paramètres de soudage sur l'écran tactile. (le même produit n'a besoin d'être réglé qu'une seule fois)
2Mettez le luminaire avec la batterie en position de serrage rapide.
3Appuyez sur le bouton de démarrage, MD-ASW complète automatiquement toutes les actions de soudage.
4. MD-ASW son pour inciter l'opérateur à remplacer un nouvel appareil (batterie). "
