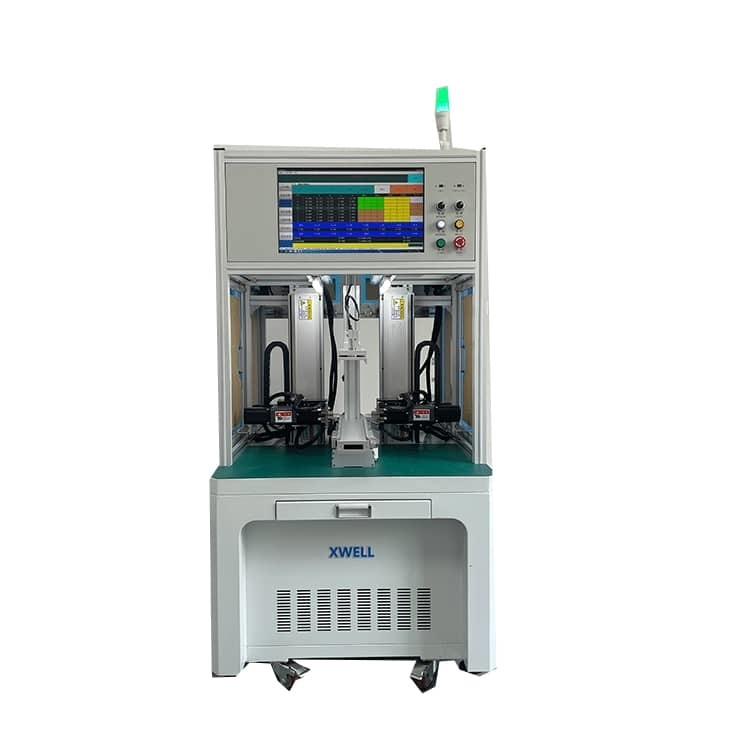

Machine de soudage à double face pour batterie cylindrique/batterie de vélo électrique/batterie de véhicule électrique
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ADW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PCS |
|---|---|
| Prix: | USD 11000 - 15000 / pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 10 à 15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Composants de base: | PLC | Lieu d'origine: | Guangdong, Chine |
|---|---|---|---|
| Système d'exploitation: | Système inclus | Interface utilisateur: | Écran tactile |
| Source d'énergie: | Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique. | Efficacité: | 3800 pièces par heure |
| Poussée de l'équipement: | 500*350 (mm) environ 760 à 18650 cellules | Capacité de charge maximum: | 200-400pcs (batterie au lithium de norme 18650) |
| Système d'exploitation: | système inclus + écran homme-machine | Mode de transmission: | étape + ceinture + rail de guidage linéaire de précision importé (servo + vis en option) |
| Mettre en évidence: | Machine de soudage à point à batterie cylindrique,Machine de soudage à double face,Machine de soudage à la batterie de vélo électrique |
||
Description de produit
Machine de soudage à double face pour batterie cylindrique/batterie de vélo électrique/batterie de véhicule électrique
Description du produit
Il peut être équipé d'une source d'alimentation de soudage au point de la série MIYACHI pour assurer la fiabilité du soudage.
MD-ADWLa machine de soudage à point de batterie est équipée d'un système de refroidissement de la tête de soudage à eau en circulation pour améliorer le soudage
L'effet est étendu pour prolonger la durée de vie de la pince à souder.
Caractéristiques du produit
14.1 Régler et enregistrer les paramètres de soudage par points sur l'écran tactile en fonction du nombre de groupes (0-99 données de groupe).
Rappelez automatiquement lorsque vous changez de modèle, appuyez sur le bouton de réinitialisation, réinitialisez et entrez dans l'état de veille
14.2 Mettre la feuille de nickel dans le moule supérieur
14.3 Mettre le noyau de la batterie dans le moule inférieur selon les besoins
14.4 Mettre le moule dans le soudeur
14.5 Appuyez sur le bouton de démarrage pour quitter automatiquement une fois la soudure ponctuelle terminée.
- Soudage rapide au point (de 2 à 10 ms)
- Point de soudage à basse température
- Surveillance en temps réel du soudage
- Avec signal de fin de soudage, économisez du temps de soudage
- Peut être réglé soudage de spécifications de soudage point ((positifs et négatifs sont soudés en utilisant des courants différents)
- Peut être réglé la même batterie positive point de soudage, et négatif ne point de soudage
- Le courant est trop faible ou anormal pendant le soudage au point, la machine automatiquement alarme et s'arrête
1.12 Effets de soudage: bonne consistance de soudage, joints de soudure uniformes et belle
1.13 Trois types d'entrée de données de soudage ponctuel:
- Méthode d'entrée en matrice de points
- Méthode d'entrée de matrice
- Méthode d'importation de disque,enregistrer les données de soudage au disque en U,importer directement à la machine,(Les données CAD DXF du disque en U sont importées dans l'écran tactile par une seule passe,peuvent ensuite être exportés de l'écran tactile en lots vers le disque en U, et ensuite importés dans d'autres machines pour utilisation)
1.14 Nom du moule de soudage:Input skill chinois et anglais
1.15 Composant de commande: écran tactile de 7 pouces, programmeur PLC à grande vitesse à 6 axes, servo-moteur à 750 W de 3 axes, servo-moteur à entraînement électrique de 400 W de 2 axes
1.16 Utilisations formant des bandes de nickel pour réduire les déchets
1.17 Le débogage de l'équipement est simple, facile à apprendre et facile à comprendre, modifiez le modèle rapidement (0-199 données de groupe peuvent être appelées)
1.18 Puissance de la tête de soudage: Servo électrique
1.19 Moule fini de luminaire à batterie: 1 ensemble de luminaire à bois électrique isolant ((2 pièces)
1.20 Garantie: garantie limitée d'un an et support à vie
1.21 L'appareil est livré avec une alarme de défaut, nettoyer le défaut selon l'instruction
1.22 Dimension:L1100*W900*H1930MM
1.23 Poids: environ 350 kg
Avantages du produit
1. Le coup de soudage peut être personnalisé
2. Convient à différents types de batteries
3. Soudage à grande vitesse
4Écran tactile de 7 pouces, fonctionnement plus pratique, affichage plus clair
5La tête de soudage a une fonction de refroidissement par air ou par eau, ce qui peut réduire efficacement l'influence de la température de l'aiguille de soudage sur la qualité du soudage.
6. peut stocker jusqu'à 99 groupes de fichiers, le fichier est simple à appeler,
ne nécessite pas de processus de changement de ligne compliqué
7. fonction d'étalonnage à une touche pour le déplacement total des joints de soudure, qui peut être étalonnée pour le déplacement ponctuel causé par un changement de broche de soudure ou pour d'autres raisons
8La machine de soudage électrique ou pneumatique est facultative.
Spécification du produit
|
Spécifications pour MD-ASW et MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numéro de tête de soudage
|
1
|
2
|
|
|
Les voyages
|
Pour les véhicules à moteur électrique, la valeur de l'échantillon doit être égale ou supérieure à:
|
Pour les véhicules à moteur à commande autonome:
|
|
|
Soudage à l'aide d'un Spt
|
0.5s/spot, 2000 à 2500 pièces/h
|
0.5s/spot, 3500 à 4000 pièces/h
|
|
|
L'appareil de soudage
|
Soudeuse à point d'inversion 5000A
|
||
|
Vitesse maximale du moteur
|
1000 mm/s
|
||
|
Nombre maximal de piles
|
450 pièces (18650)
|
||
|
Système d'exploitation
|
Système intégré
|
||
|
Interface utilisateur
|
Écran tactile
|
||
|
Mode de conduite
|
Moteur pas à pas et rail de guidage de précision
|
||
|
Énergie
|
220V/50Hz ((machine); 3 phases, 380V/50Hz ((soudureur)
|
||
|
Pression de l'air
|
0.3-0.6 MPa
|
||
|
Taille de la machine
|
Pour les appareils à moteur à combustion
|
Pour les appareils à combustion
|
|
|
Poids de la machine
|
200 kg ou plus
|
350 kg ou plus
|
|
Application du produit
MD-ADW peut être utilisé dans la batterie d'outil électrique, la batterie de voiture à torsion, le pack de batterie de stockage d'énergie, la batterie de scooter de véhicule électrique, etc.l'efficacité et la précision du soudage ont été grandement améliorées.
Opération du produit
1. réglage des paramètres de soudage sur l'écran tactile. (le même produit n'a besoin d'être réglé qu'une seule fois)
2Mettez le luminaire avec la batterie en position de serrage rapide.
3Appuyez sur le bouton de démarrage, la machine complète automatiquement toutes les actions de soudage.
4. Le son du soudeur pour inciter l'opérateur à remplacer un nouvel appareil (batterie).
Détails du soudeur à double face
échantillons de soudage de batteries cylindriques
