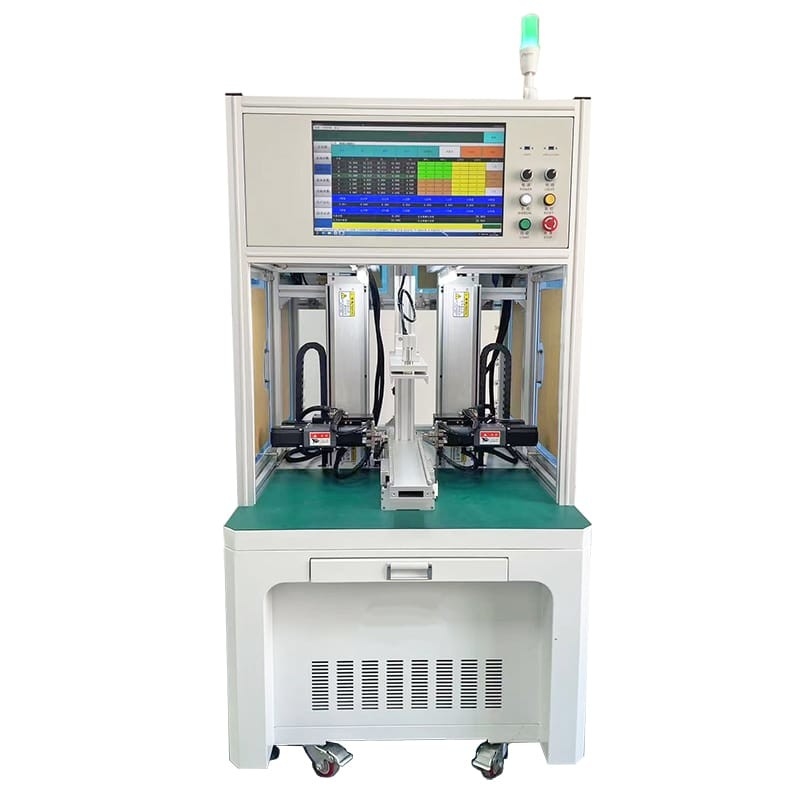

Machine de soudage automatique à point à double face résistance batterie Lithium Ions soudeur à point pour 18650 21700
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ADW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | USD 11000 - 15000 / pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 10 à 15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Lieu d'origine: | Chine | Type de commercialisation: | Produit ordinaire |
|---|---|---|---|
| Points clés de vente: | D'une précision élevée | Interface utilisateur: | Écran tactile |
| Source d'énergie: | Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique. | Efficacité: | 3800 pièces par heure |
| Poussée de l'équipement: | 500*350 (mm) environ 760 à 18650 cellules | Capacité de charge maximum: | 200-400pcs (batterie au lithium de norme 18650) |
| Système d'exploitation: | système inclus + écran homme-machine | Mode de transmission: | étape + ceinture + rail de guidage linéaire de précision importé (servo + vis en option) |
| Mettre en évidence: | 18650 Machine de soudage par points,Machine de soudage par points automatique,Machine de soudage à double face à résistance |
||
Description de produit
Machine de soudage automatique à point à double face résistance batterie Lithium Ions soudeur à point pour 18650 21700
Description du produit
La machine de soudage automatique double face est une plate-forme générale de technologie de traitement automatique basée sur un micro-ordinateur, la soudure et l'assemblage en usine de la batterie..
La partie de commande électrique de la machine de soudage par points adopte une conception modulaire, avec une forte intégration, une bonne polyvalence et une maintenance facile;Il effectue principalement le mécanisme de déplacement est contrôlé par un servo-moteur, qui a une haute précision et une bonne fiabilité; le circuit électrique de l'équipement adopte des normes nationales et étrangères. Les composants et dispositifs de commande sont faciles à entretenir et à remplacer.Prend en charge l'importation de données Autocad, les méthodes de soudage par matrice et manuelles, ce qui améliore considérablement l'efficacité du soudage par point et assure la normalisation et la fiabilité de la production des stations de soudage par point sur la chaîne de montage Pack.
Caractéristiques du produit
1.Il possède des fonctions de soudage continu à l'origine et au point de rupture, c'est-à-dire que si la machine est arrêtée en raison de problèmes anormaux pendant le processus de soudage au point, elle est facultative.Choisissez de retourner à l'origine ou de continuer le soudage à partir du point de rupture.
2.Prend en charge les modes de soudage en point unique, en double point et en trois points, et la distance entre le point double et le point trois est réglable.
3.Les spécifications de soudage peuvent être librement commutées en fonction des caractéristiques de soudage des électrodes positives et négatives de la batterie afin de répondre aux différents besoins de soudage énergétique.
Avantages du produit
1. Le coup de soudage peut être personnalisé
2. Convient à différents types de batteries
3. Soudage à grande vitesse
4Écran tactile de 7 pouces, fonctionnement plus pratique, affichage plus clair
5La tête de soudage a une fonction de refroidissement par air ou par eau, ce qui peut réduire efficacement l'influence de la température de l'aiguille de soudage sur la qualité du soudage.
6. peut stocker jusqu'à 99 groupes de fichiers, le fichier est simple à appeler,
ne nécessite pas de processus de changement de ligne compliqué
7. fonction d'étalonnage à une touche pour le déplacement total des joints de soudure, qui peut être étalonnée pour le déplacement ponctuel causé par un changement de broche de soudure ou pour d'autres raisons
8La machine de soudage électrique ou pneumatique est facultative.
Spécification du produit
|
Spécifications pour MD-ASW et MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numéro de tête de soudage
|
1
|
2
|
|
|
Les voyages
|
Pour les véhicules à moteur électrique, la valeur de l'échantillon doit être égale ou supérieure à:
|
Pour les véhicules à moteur à commande autonome:
|
|
|
Soudage à l'aide d'un Spt
|
0.5s/spot, 2000 à 2500 pièces/h
|
0.5s/spot, 3500 à 4000 pièces/h
|
|
|
L'appareil de soudage
|
Soudeuse à point d'inversion 5000A
|
||
|
Vitesse maximale du moteur
|
1000 mm/s
|
||
|
Nombre maximal de piles
|
450 pièces (18650)
|
||
|
Système d'exploitation
|
Système intégré
|
||
|
Interface utilisateur
|
Écran tactile
|
||
|
Mode de conduite
|
Moteur pas à pas et rail de guidage de précision
|
||
|
Énergie
|
220V/50Hz ((machine); 3 phases, 380V/50Hz ((soudureur)
|
||
|
Pression de l'air
|
0.3-0.6 MPa
|
||
|
Taille de la machine
|
Pour les appareils à moteur à combustion
|
Pour les appareils à combustion
|
|
|
Poids de la machine
|
200 kg ou plus
|
350 kg ou plus
|
|
Application du produit
MD-ADW peut être utilisé dans la batterie d'outil électrique, la batterie de voiture à torsion, le pack de batterie de stockage d'énergie, la batterie de scooter de véhicule électrique, etc.l'efficacité et la précision du soudage ont été grandement améliorées.
Opération du produit
1. réglage des paramètres de soudage sur l'écran tactile. (le même produit n'a besoin d'être réglé qu'une seule fois)
2Mettez le luminaire avec la batterie en position de serrage rapide.
3Appuyez sur le bouton de démarrage, la machine complète automatiquement toutes les actions de soudage.
4. Le son du soudeur pour inciter l'opérateur à remplacer un nouvel appareil (batterie).
Détails du soudeur à double face
échantillons de soudage de batteries cylindriques
