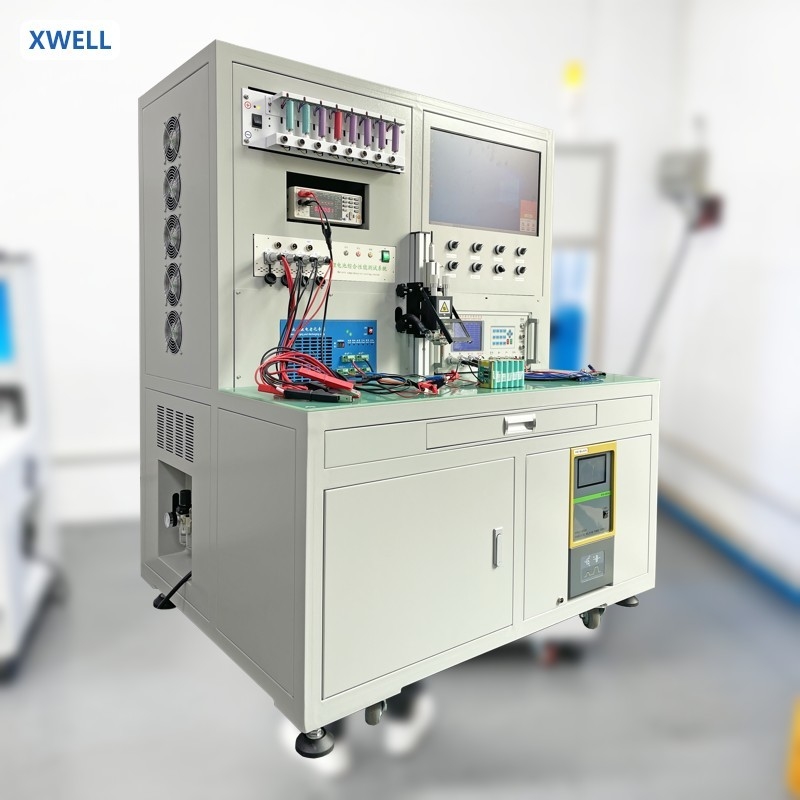

Machine de production de batteries avancée Équipement à haut rendement pour la fabrication de batteries de qualité
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ADW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | USD 11000 - 15000 / pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 10 à 15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Critère: | Machine de soudage automatique à point double face MD-ADW | Numéro de référence: | 2 |
|---|---|---|---|
| courant d'alimentation en énergie: | Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique. | Poussée de l'instrument: | 500*350 (mm) environ 760 à 18650 cellules |
| Matériau de l'électrode: | de cuivre avec de l'alumine | Vitesse de soudage par points: | 0.5s/point; une efficacité horaire de 3 200 à 3 600 batteries. |
| Vitesse maximale du moteur: | 1000mm/s | Capacité de charge maximum: | 200-400pcs (batterie au lithium de norme 18650) |
| Système effectif: | système inclus + écran homme-machine | Mode de transmission: | étape + ceinture + rail de guidage linéaire de précision importé (servo + vis en option) |
| Mettre en évidence: | Machine de production de batteries de qualité,Machine de production avancée de packs de batteries,Machine de production de batteries à haut rendement |
||
Description de produit
Machine de production de batterie régler bras télescopique tête de soudage soudage automatique
Description du produit
Caractéristiques du produit
1La technologie de verrouillage de la tension de soudage empêche la fluctuation de la tension du réseau d'affecter le courant de soudage;
2Largeur de pulsation de soudage réglable, petites éclaboussures de soudage, couleur des soudures inchangée.
3. Deux sections de surveillance et de fonction de comparaison du courant, son anormal et alarme lumineuse, empêchant efficacement le joint de la résine.
4- Fonction d'auto-diagnostic des défauts, affichage des points de défaut correspondants, entretien pratique.
5- module de programmation intégré à la carte de commande de mouvement,générer automatiquement la piste de mouvement du poteau de soudage et l'enregistrer dans le fichier système en saisissant l'espace et le numéro de groupe après confirmation de la position pertinenteSuper simple et facile à apprendre la programmation
6. 99 groupes de programmes de soudage et de paramètres capacité de stockage des données dans le système, programme de commutation pour différents produits.
7Écran d'affichage: micro-ordinateur tactile, fonctionnement facile, multi-fonction, surveillance en temps réel de l'état d'opération et de la capacité cible.
8Le pôle de soudage équipé d'une induction photoélectrique pour s'assurer que la bande de nickel se trouve en position avant le soudage au point, éliminant ainsi le faux soudage de la racine.
Avantages du produit
1L'équipement est constitué d'un alliage d'aluminium et d'une structure en tôle, qui est ferme et pas facile à desserrer, et assure la stabilité.
2Il est adapté au soudage automatique à grande échelle des piles.
3L'effet de soudage au point est stable et garanti.
4. une efficacité de soudage élevée, prenons 18650 comme exemple: environ 4600-5000PCS noyau de puissance / heure
5. la soudure ponctuelle est équipée d'une configuration anti-absorption, le personnel ordinaire peut déboguer l'équipement et l'équipement d'exploitation.
6. équipement avec 200 ensembles de stockage de paramètres de soudage par point, peut rapidement changer de modèle de soudage par point.
7- Surveillance en temps réel du courant de soudage, fausse soudage ou alarme d'explosion
8Les paramètres de coordonnées de soudage au point peuvent être stockés et exportés par U Disk
Spécification du produit
|
Nom de l'équipement
|
Machine de soudage automatique à point double face MD-ADW
|
|
Vieillissement global
|
3600 pièces par heure
|
|
Poids de l'équipement
|
330 kg
|
|
Épaisseur de soudage
|
0.3 mm dépasse le besoin de fentes
|
|
Énergie de l'équipement
|
Pour les véhicules à moteur électrique
|
|
Puissance de l'équipement
|
8 kW (y compris alimentation électrique)
|
|
Poussée de l'équipement
|
500*350 (mm) environ 760 à 18650 cellules
|
|
Source d'alimentation de soudage
|
Invertisseur / transistor en option
|
|
Consommation d'électricité
|
00,8 kW en mode occupé, 0,2 kW en mode au ralenti
|
|
Mode de déplacement
|
automatique en continu
|
|
Matériau des électrodes
|
Alumine de cuivre
|
|
Méthode de refroidissement
|
refroidissement par circulation d'eau forcée
|
|
Les dimensions
|
1100*900*1930 (mm)
|
|
Scénario d'application
|
Soudage en masse de batteries cylindriques
|
|
Courant d'alimentation
|
Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique.
|
Application du produit
Avec l'appareil correspondant, la machine de soudage au point peut souder 18650, 26650, 32650 et autres batteries cylindriques, peut également être personnalisé pour une variété de batterie cylindrique, batterie carrée,batterie à bouton, etc..
Opération du produit
1. réglage des paramètres de soudage sur l'écran tactile (le même produit ne doit être réglé qu'une seule fois)
2Mettez le luminaire avec la batterie en position de serrage rapide.
3Appuyez sur le bouton de démarrage, la machine complète automatiquement toutes les actions de soudage.
4. Le son du soudeur pour inciter l'opérateur à remplacer un nouvel appareil (batterie). "
