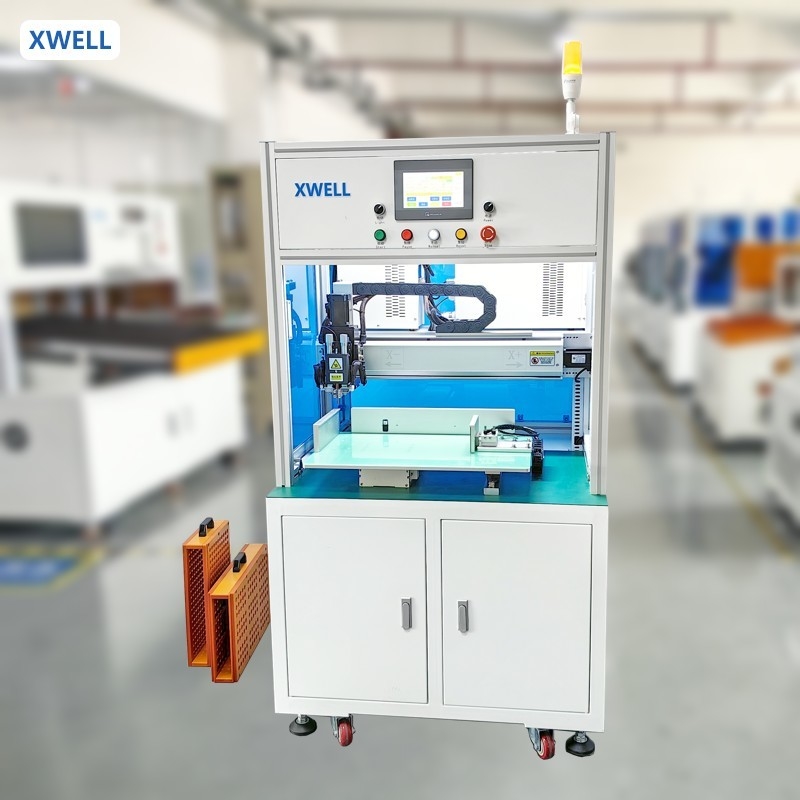

Machine de soudage automatique à tête rotative unilatérale à commande numérique pour 18650/21700 assemblage de batteries
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | XWELL |
| Certification: | CE |
| Model Number: | MD-ADW |
Conditions de paiement et expédition:
| Minimum Order Quantity: | 1pcs |
|---|---|
| Prix: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
Détail Infomation |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| Mettre en évidence: | Machine de soudage automatique à batterie,Machine de soudage par points de paquet de 21700 batteries,Machine de soudage par points de paquet de 18650 batteries |
||
Description de produit
Machine de soudage automatique à tête rotative unilatérale à commande numérique pour 18650/21700 assemblage de batteries
Caractéristique:
Cet équipement est principalement utilisé pour le soudage à un seul côté et à double point de batteries et de bandes d'acier nickelées ou de bandes de nickel dans des assemblages de batteries cylindriques/polymères- Je vous en prie., et garantit que la tension de soudage entre les batteries et les bandes d'acier nickelées ou les bandes de nickel est supérieure à 30 N.La plage de soudage au point de l'équipement peut répondre aux exigences de soudage de 18650 piles avec 20sériespâte à pâtey emballageset moins de 20batteries de sérieLe nombre de piles de soudage est déterminé par la course, qui peut être réglée par homme-machine.
Caractéristiques du produit:
*Soudage automatique, joints de soudure uniformes, bonne consistance, améliorer le taux de passage
*Surveillance en temps réel du courant de soudage, arrêt automatique du faux soudage ou de l'explosif
alarme incendie
*Soudage par spécifications de soudage par point (pouls positif et négatif peuvent régler des courants différents)
*Les paramètres de coordonnées de soudage au point peuvent être importés par U Disk
*Le mécanisme de fonctionnement adopte Servo moteur et module linéaire, et le positionnement est précis
*Collecte automatique des quantités de production, indiquant l'efficacité actuelle de la production
Spécification du produit
|
Spécifications pour MD-ASW et MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numéro de tête de soudage
|
1
|
2
|
|
|
Les voyages
|
Pour les véhicules à moteur électrique, la valeur de l'échantillon doit être égale ou supérieure à:
|
Pour les véhicules à moteur à commande autonome:
|
|
|
Soudage à l'aide d'un Spt
|
0.5s/spot, 2000 à 2500 pièces/h
|
0.5s/spot, 3500 à 4000 pièces/h
|
|
|
L'appareil de soudage
|
Soudeuse à point d'inversion 5000A
|
||
|
Vitesse maximale du moteur
|
1000 mm/s
|
||
|
Nombre maximal de piles
|
450 pièces (18650)
|
||
|
Système d'exploitation
|
Système intégré
|
||
|
Interface utilisateur
|
Écran tactile
|
||
|
Mode de conduite
|
Moteur pas à pas et rail de guidage de précision
|
||
|
Énergie
|
220V/50Hz ((machine); 3 phases, 380V/50Hz ((soudureur)
|
||
|
Pression de l'air
|
0.3-0.6 MPa
|
||
|
Taille de la machine
|
Pour les appareils à moteur à combustion
|
Pour les appareils à combustion
|
|
|
Poids de la machine
|
200 kg ou plus
|
350 kg ou plus
|
|
Application du produit
MD-ADW peut être utilisé dans la batterie d'outil électrique, la batterie de voiture à torsion, le pack de batterie de stockage d'énergie, la batterie de scooter de véhicule électrique, etc.l'efficacité et la précision du soudage ont été grandement améliorées.
Opération du produit
1. réglage des paramètres de soudage sur l'écran tactile. (le même produit n'a besoin d'être réglé qu'une seule fois)
2Mettez le luminaire avec la batterie en position de serrage rapide.
3Appuyez sur le bouton de démarrage, la machine complète automatiquement toutes les actions de soudage.
4. Le son du soudeur pour inciter l'opérateur à remplacer un nouvel appareil (batterie).
Détails du soudeur à double face
échantillons de soudage de batteries cylindriques
