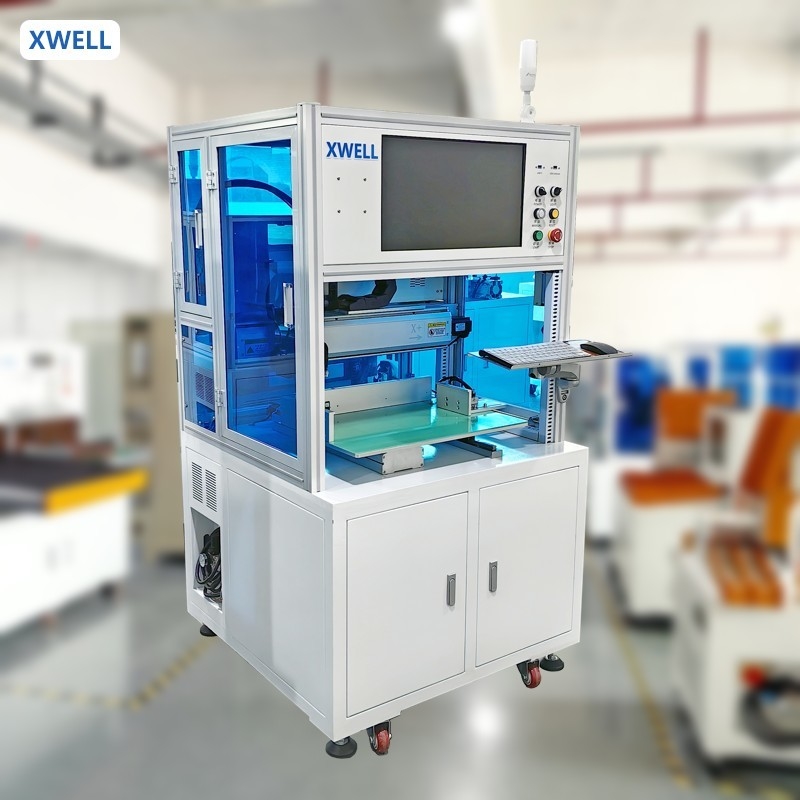

Machine de soudage à la batterie pour la chaîne d'assemblage de la batterie
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ADW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | USD 11000 - 15000 / pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 10 à 15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Paquet de transport: | Emballages à base de bois | Conditions de paiement:: | L/C, T/T |
|---|---|---|---|
| Interface utilisateur: | écran tactile | Source d'énergie: | Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique. |
| Efficacité: | 3800 pièces par heure | Poussée de l'équipement: | 500*350 (mm) environ 760 à 18650 cellules |
| Capacité de charge maximum: | 200 à 400 pièces (batterie au lithium 18650 standard) | système d'exploitation: | système intégré + écran homme-machine |
| Mode de transmission: | étape + ceinture + rail de guidage linéaire de précision importé (servo + vis en option) | ||
| Mettre en évidence: | machine de soudage par points de batterie,Machine de soudage de la chaîne de montage de la batterie |
||
Description de produit
Machine de soudage à la batterie pour la chaîne d'assemblage de la batterie
Description du produit
La machine est adaptée au soudage automatique à un seul côté des bandes de nickel dans des composants de batteries cylindriques à base de piles 18650,l'interface homme-machine hautement automatisée le rend très facile à utiliserGrâce au chargement manuel et à des réglages simples, le processus de soudage du paquet de batteries peut être complété.et pour s'assurer que la bande de tension de soudage ou le nickel entre la batterie et les bandes de nickel est supérieure à 30 N.
Le champ d'application:
Automatique 18650/ 21700/ 26650/ 32650 batterie cylindrique machine de soudage à point unique pour l'assemblage de la batterie, il convient pour la batterie de stockage d'énergie, les batteries de vélo électrique,Une batterie électrique...
Machine de soudage par points à un seul côté à cellules de batterie CNC automatique 18650 Caractéristique:
1Utilisez des contrôleurs de mouvement pour prendre en charge la programmation rapide de matrice et non-matrice afin de simplifier le soudage de la batterie.
2. alarme de soudage de courant autonome, résoudre efficacement le problème des coutures de résine.
3. Prise en charge du démarrage du point de rupture, du démarrage automatique et de la conversion du mode de démarrage manuel.
4Fonction de compensation des aiguilles de soudage Système de dissipation de chaleur refroidi à l'eau, réduisant la perte des aiguilles de soudage.
5Notre propre système de surveillance du courant de soudage peut surveiller le courant de soudage en temps réel, résolvant efficacement les problèmes de soudage virtuel et de soudage manquant.
Caractéristiques:
1Le démarrage au point de rupture, le démarrage automatique et le démarrage manuel.
2Le joint de soudure à froid et l'alarme de scellement.
3. programme facile, matrice de support, tableau et programme de point, peut stocker 99 paramètres de groupe.
4- Alarme d'abrasion avec aiguille de soudage.
5. Moniteur de courant de soudage intégré, peut afficher le courant de soudage en temps réel.
Spécification du produit
|
Spécifications pour MD-ASW et MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numéro de tête de soudage
|
1
|
2
|
|
|
Les voyages
|
Pour les véhicules à moteur électrique, la valeur de l'échantillon doit être égale ou supérieure à:
|
Pour les véhicules à moteur à commande autonome:
|
|
|
Soudage à l'aide d'un Spt
|
0.5s/spot, 2000 à 2500 pièces/h
|
0.5s/spot, 3500 à 4000 pièces/h
|
|
|
L'appareil de soudage
|
Soudeuse à point d'inversion 5000A
|
||
|
Vitesse maximale du moteur
|
1000 mm/s
|
||
|
Nombre maximal de piles
|
450 pièces (18650)
|
||
|
Système d'exploitation
|
Système intégré
|
||
|
Interface utilisateur
|
Écran tactile
|
||
|
Mode de conduite
|
Moteur pas à pas et rail de guidage de précision
|
||
|
Énergie
|
220V/50Hz ((machine); 3 phases, 380V/50Hz ((soudureur)
|
||
|
Pression de l'air
|
0.3-0.6 MPa
|
||
|
Taille de la machine
|
Pour les appareils à moteur à combustion
|
Pour les appareils à combustion
|
|
|
Poids de la machine
|
200 kg ou plus
|
350 kg ou plus
|
|
Application du produit
MD-ADW peut être utilisé dans la batterie d'outil électrique, la batterie de voiture à torsion, le pack de batterie de stockage d'énergie, la batterie de scooter de véhicule électrique, etc.l'efficacité et la précision du soudage ont été grandement améliorées.
Opération du produit
1. réglage des paramètres de soudage sur l'écran tactile (le même produit ne doit être réglé qu'une seule fois)
2Mettez le luminaire avec la batterie en position de serrage rapide.
3Appuyez sur le bouton de démarrage, la machine complète automatiquement toutes les actions de soudage.
4. Le son du soudeur pour inciter l'opérateur à remplacer un nouvel appareil (batterie).
Détails du soudeur à double face
échantillons de soudage de batteries cylindriques
