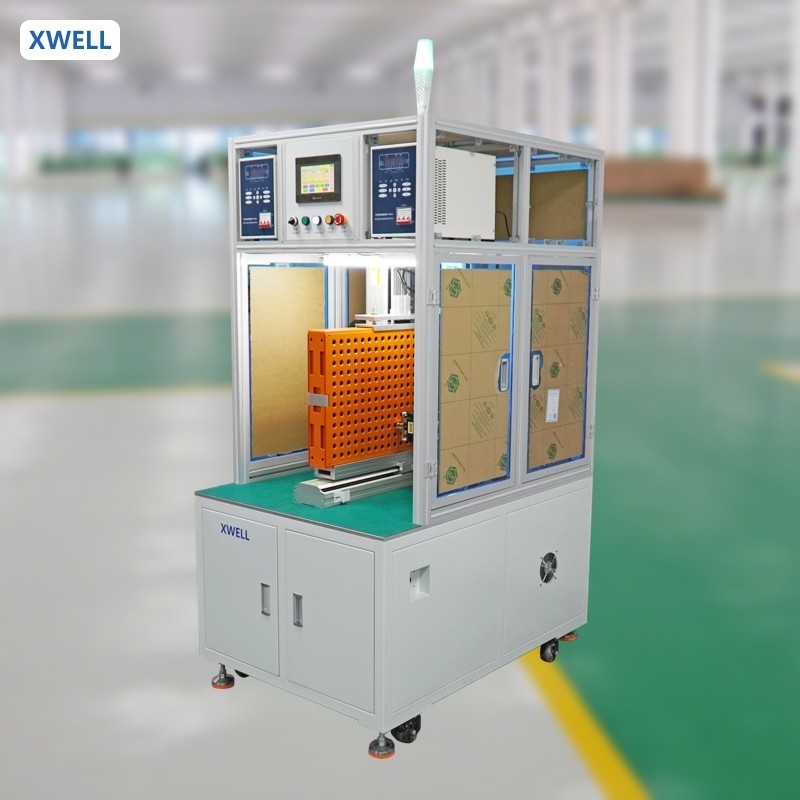

Pack de batterie automatique à double face soudage par point machine de soudage alimentation électrique pour 18650 21700 Pack de cellules cylindriques
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ADW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | USD 11000 - 15000 / pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 10 à 15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Conformité: | CE certifié | Garantie: | 1 année |
|---|---|---|---|
| Points clés de vente: | D'une précision élevée | Interface utilisateur: | écran tactile |
| Source d'énergie: | Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique. | Efficacité: | 3800 pièces par heure |
| Poussée de l'équipement: | 500*350 (mm) environ 760 à 18650 cellules | Capacité de charge maximum: | 200 à 400 pièces (batterie au lithium 18650 standard) |
| système d'exploitation: | système intégré + écran homme-machine | Mode de transmission: | étape + ceinture + rail de guidage linéaire de précision importé (servo + vis en option) |
| Mettre en évidence: | Machine de soudage automatique à batterie,Machine de soudage par points de paquet de 21700 batteries,Machine de soudage par points de paquet de 18650 batteries |
||
Description de produit
Pack de batterie automatique à double face soudage par point machine de soudage alimentation électrique pour 18650 21700 Pack de cellules cylindriques
Les spécifications
- Combiné à un système intégré, l'opération est simple. Équipé de suivi des joints de soudure, d'incendie d'explosion, de faux soudage, d'enregistrements de surveillance des fuites de soudage, etc.
- La machine de soudage peut être équipée en option d'un système de surveillance du courant de soudage, qui peut surveiller le courant de soudage et dispose d'un joint de soudage à froid et d'une alarme d'étanchéité.Surveillance des effets de soudage en temps réel, avertissement pour le point de soudage NG.
- Alarme d'abrasion de l'aiguille de soudage, avec enregistrement d'utilisation de l'aiguille de soudage, fonctions d'alarme et de dégagement Fonctionnement de l'interface de programmation Simple, prend en charge la carte, la matrice et les méthodes manuelles de CAO.Peut stocker n'importe quel groupe de fichiers de programmation.
- La tête de soudage peut être optioLes appareils sont équipés d'un système de dissipation de la chaleur par circulation de refroidissement par eau ou par refroidissement par air, qui peut réduire efficacement la perte d'aiguille de soudage et améliorer l'effet de soudage.
Processus de travail
La machine de soudage automatique à double face se compose d'une alimentation électrique de travail, d'une plateforme de travail, d'un servo-moteur, d'un système d'exploitation, etc.
Mettez manuellement la cellule dans l'appareil, placez la feuille de nickel; pousser dans la plateforme d'automatisation, puis régler les paramètres pertinents, la matrice, etc., le travail de soudage peut être réalisé.
Spécification du produit
|
Spécifications pour MD-ASW et MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numéro de tête de soudage
|
1
|
2
|
|
|
Les voyages
|
Pour les véhicules à moteur électrique, la valeur de l'échantillon doit être égale ou supérieure à:
|
Pour les véhicules à moteur à commande autonome:
|
|
|
Soudage à l'aide d'un Spt
|
0.5s/spot, 2000 à 2500 pièces/h
|
0.5s/spot, 3500 à 4000 pièces/h
|
|
|
L'appareil de soudage
|
Soudeuse à point d'inversion 5000A
|
||
|
Vitesse maximale du moteur
|
1000 mm/s
|
||
|
Nombre maximal de piles
|
450 pièces (18650)
|
||
|
Système d'exploitation
|
Système intégré
|
||
|
Interface utilisateur
|
Écran tactile
|
||
|
Mode de conduite
|
Moteur pas à pas et rail de guidage de précision
|
||
|
Énergie
|
220V/50Hz ((machine); 3 phases, 380V/50Hz ((soudureur)
|
||
|
Pression de l'air
|
0.3-0.6 MPa
|
||
|
Taille de la machine
|
Pour les appareils à moteur à combustion
|
Pour les appareils à combustion
|
|
|
Poids de la machine
|
200 kg ou plus
|
350 kg ou plus
|
|
Application du produit
MD-ADW peut être utilisé dans la batterie d'outil électrique, la batterie de voiture à torsion, le pack de batterie de stockage d'énergie, la batterie de scooter de véhicule électrique, etc.l'efficacité et la précision du soudage ont été grandement améliorées.
Opération du produit
1. réglage des paramètres de soudage sur l'écran tactile (le même produit ne doit être réglé qu'une seule fois)
2Mettez le luminaire avec la batterie en position de serrage rapide.
3Appuyez sur le bouton de démarrage, la machine complète automatiquement toutes les actions de soudage.
4. Le son du soudeur pour inciter l'opérateur à remplacer un nouvel appareil (batterie).
Détails du soudeur à double face
échantillons de soudage de batteries cylindriques
