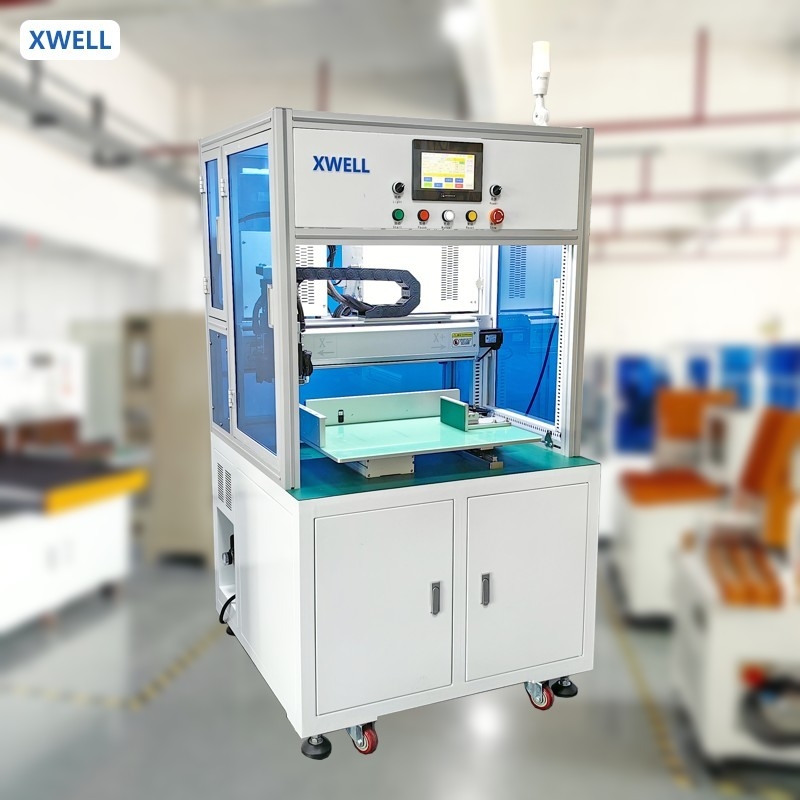

Machine de soudure par points automatique pour cellules 18650, soudure par points sur une seule face
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ASW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PCS |
|---|---|
| Prix: | USD 6000 - 12000 / pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 10 à 15 jours |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Type de batterie: | Automatique à soudeur unique | Énergie de soudage: | 5000A ou 8000A ou 10000A en option |
|---|---|---|---|
| Réglage de l'alimentation: | 400 mm * 400 mm | Vitesse maximale du moteur: | 300 à 1000 mm/s |
| Courant électrique: | DC | Mode de soudage: | C.C d'inverseur |
| Vitesse de soudage par point: | 0.35 s/spot; 2800 pièces/heure | Poids maximal du roulement de l'axe Y: | 35 kg ou plus |
| Noyaux électriques à charge maximale: | Direction de X : 26 ; Direction de Y : 26 | Le pouvoir: | Unité d'entraînement |
| Mettre en évidence: | Soudeuse par points automatique pour cellules 18650,18650 Machine de soudage par points de cellules,Machine de soudure par points automatique sur une seule face |
||
Description de produit
Machine de soudage par points automatique pour cellules 18650, soudure par points simple face
Guangdong Xwell Technology Co., Ltd.
Guangdong Xwell Technology Co., Ltd. est une entreprise complète, avec 21 ans d'expérience dans l'industrie des batteries à énergie nouvelle. Afin de créer plus d'économies et d'offrir un service unique, nous rassemblons toutes les connaissances et les ressources pour servir nos clients avec une solution complète dans l'industrie des batteries dans notre domaine, y compris les équipements de laboratoire de batteries, les équipements de production de batteries, les équipements de packs de batteries, les machines de soudage laser, les machines de soudage par ultrasons de plastique, les machines de soudage par points ultrasoniques de métal, les machines de soudage par ultrasons de fil, et la plupart des accessoires, et nous les avons exportés vers plus de 60 pays dans le monde au cours des 10 dernières années. Nous avons passé le système de certification de sécurité CE. Avec de riches ressources technologiques et financières, nous accordons une grande attention à l'innovation de nouveaux produits. Chaque année, nous avons au moins une nouvelle machine de conception. Créer de la valeur pour les clients en premier est le seul moyen d'atteindre la valeur de soi. Nous sommes impatients de coopérer avec vous !
Application:
Cette machine est utilisée pour le soudage par points automatique de packs de batteries cylindriques 18650, 26650, 32650.
Caractéristiques
1. Prend en charge le démarrage au point d'arrêt, prend en charge la conversion du mode de démarrage automatique et du mode de démarrage manuel.
2. Il dispose d'une fonction d'alarme de faux soudage par points et de soudage par points manqué.
3. La programmation est simple et prend en charge la programmation de n'importe quel point et la programmation de tableaux. 999 groupes de fichiers de programmation peuvent être enregistrés.
4. Rappel de prévision de remplacement de l'aiguille de soudure.
5. Possède son propre système de surveillance du courant de soudure, surveillance en temps réel du courant de soudure
Avantages du produit
1) Induire la tension de charge, contrôler la tension en mode de rétroaction et réaliser un soudage de haute qualité.
2) Puissance en mode de préchauffage et de chauffage principal : préchauffer avant le soudage pour assurer une qualité de soudure stable.
3) Maintenir la continuité de la densité énergétique, temps de soudure court, réduire la déformation et la décoloration du métal de base. (le temps de soudure est contrôlé en microsecondes, et le mode de sortie continue)
4) Facile à passer d'un faible courant à un courant élevé, adapté au soudage de précision.
5) Les limites supérieure et inférieure du courant peuvent être définies pour juger si la qualité de la soudure est bonne ou non, ce qui convient à la plate-forme d'automatisation de la soudure.
6) Le courant de soudure augmentera avec le temps de mise sous tension pour assurer l'effet de soudure.
Spécifications du produit
| Modèle | MD-ASW |
| Course de l'axe X | 400 mm |
| Course de l'axe Y | 400 mm |
| Vitesse de soudure par points | 0,5 s / point ; 1800 pièces / h |
| Vitesse maximale de l'entraînement du moteur | 300-1000 mm/s |
| Nombre de groupes pour le stockage des fichiers | 99 groupes |
| Système d'exploitation | Système embarqué + écran homme-machine |
| Transmission | Pas à pas + guide linéaire de précision importé (servo + vis en option) |
| Alimentation | Monophasé 220V ± 10% / 50Hz ± 10% |
| Puissance | <1500w |
| Alimentation en air | 0,2 ~ 0,6 MPa |
| Poids | 200KG |
| Dimensions | Environ 900 mm * 900 mm * 1750 mm |
Application du produit
Applicable aux packs de batteries de véhicules électriques, aux packs de batteries de lampadaires, aux modules de batteries automobiles, aux packs de batteries de véhicules d'équilibre, aux packs de batteries de scooters, aux alimentations mobiles, aux modules de packs de batteries de démarrage, aux packs de batteries d'outils électriques, aux packs de batteries d'ordinateurs portables, à divers produits électroniques et autres combinaisons de batteries !
Fonctionnement du produit
1. Réglage des paramètres de soudure sur l'écran tactile. (Le même produit ne doit être réglé qu'une seule fois)
2. Placez le dispositif avec le pack de batteries sur la position de serrage rapide.
3. Appuyez sur le bouton de démarrage, la machine effectue automatiquement toutes les actions de soudure.
4. Le soudeur émet un son pour inviter l'opérateur à remplacer le nouveau dispositif (pack de batteries).
