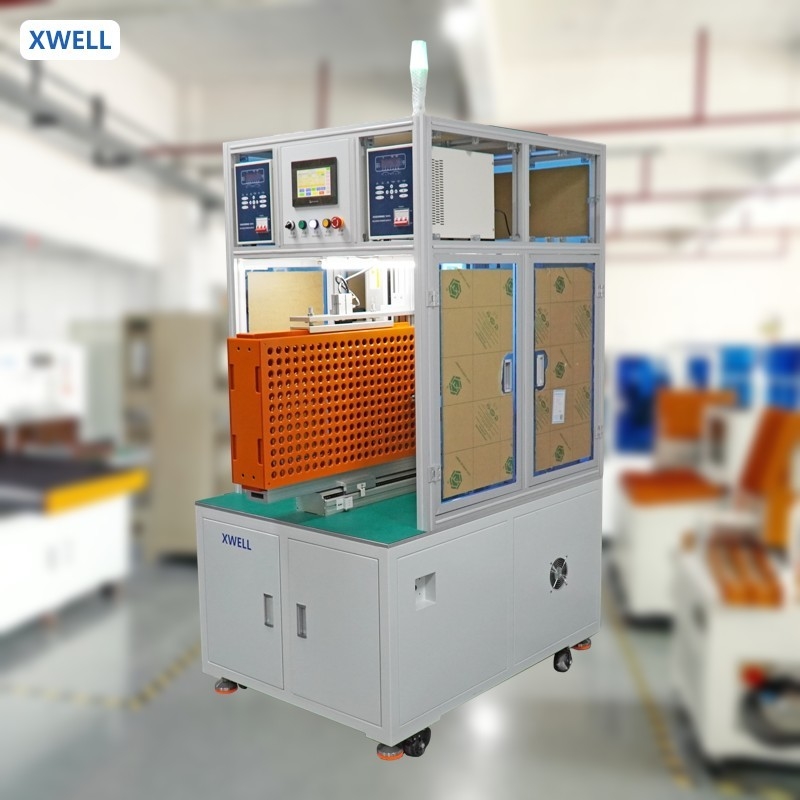

Machine de soudure par points CNC double face automatique pour pack de batteries
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ADW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | USD 11000 - 15000 / pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 10-15 jours |
| Conditions de paiement: | T / T, Western Union, L / C |
| Capacité d'approvisionnement: | 100pcs par mois |
|
Détail Infomation |
|||
| Modèle: | Rotation double face au lithium Machine de soudage au point automatique à 6 axes | Numéro de tête: | 2 PCS |
|---|---|---|---|
| Système d'exploitation: | Système inclus | Interface utilisateur: | Écran tactile |
| Source d'énergie: | Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique. | Efficacité: | 3800 pièces par heure |
| Poussée de l'équipement: | 500*350 (mm) environ 760 à 18650 cellules | Capacité de charge maximale: | 200 à 400 pièces (batterie au lithium 18650 standard) |
| Système opérateur: | système intégré + écran homme-machine | Mode de transmission: | étape + ceinture + rail de guidage linéaire de précision importé (servo + vis en option) |
| Mettre en évidence: | soudeuse par points double face automatique,Machine de soudure CNC pour pack de batteries,équipement de soudure par points pour batterie au lithium |
||
Description de produit
Machine de soudage par points CNC double face automatique pour packs de batteries
Caractéristiques
1. Prise en charge du démarrage au point d'arrêt, prise en charge de la conversion automatique du mode de démarrage et du mode de démarrage manuel.
2. Programmation simple, prise en charge de la programmation de n'importe quel point et de la programmation de tableaux, peut réaliser le soudage par points sautés, la commutation rapide du mode point unique, double point, l'optimisation du trajet de soudage par points, améliorer l'efficacité, le disque local peut stocker 99 groupes de fichiers de programmation, l'interface USB peut importer des graphiques.
3. La tête de soudage par points prend le point central de deux broches de soudage comme centre du cercle, et l'angle est réglable en continu, ce qui convient au soudage par points de diverses pièces de connexion fendues de forme spéciale.
4. Le système est divisé en opérateur, administrateur, super utilisateur, etc. Il est pratique d'utiliser, de gérer et d'entretenir la machine de soudage bout à bout.
5. L'alimentation de soudage CC de l'onduleur présente les avantages d'une performance stable, d'une vitesse de soudage rapide, d'un mode de fonctionnement à courant constant et de l'élimination des facteurs instables du courant de soudage pendant une longue période.
6. Avec le système de surveillance du courant de soudage, il peut surveiller le courant de soudage en temps réel.
7. L'alimentation de soudage par points a la fonction d'alarme de fausse soudure, qui peut communiquer directement avec le contrôleur de mouvement. Il peut enregistrer la position de la fausse soudure et avertir le remplacement de la broche de soudure.
8. L'efficacité de soudage est environ 8 fois supérieure à celle du soudage manuel, haute stabilité, économie de main-d'œuvre et économie de temps.
Caractéristiques du produit
1.1 Alimentation : 3 phases CA 380 V
1.2 Pression d'air : 0,4-0,6 Mpa
1.3 Gamme d'application : Combinaison série et parallèle de noyau de batterie d'alimentation 18650 / 26650, combinaison multi-parallèle et multi-série, batterie d'outil électrique, batterie de voiture oscillante, bloc-batterie de stockage, bloc-batterie 26650, bloc-batterie 32650, batterie de vélo électrique, etc.
1.4 Course maximale : par exemple, le noyau de batterie 18650, course maximale : axe X 35 pièces de noyau * axe Y 20 pièces de noyau, si besoin d'une course plus grande, il doit être personnalisé.
1.5 Aiguille de soudage appropriée : Diamètre 4 - 4 * 6 aiguille de soudage à tête plate importée (soudage par point de renflement), diamètre 1,5 * 100 mm (soudage par points)
1.6 Largeur de nickel appropriée : Nickel de formage
1.7 Peut être personnalisé moule de soudage par points avant et arrière de type (Convient pour l'utilisation de la chaîne de production automatique)
1.8 Fonction d'aiguille de meulage automatique personnalisable
1.9 Épaisseur de nickel appropriée : 0,1 mm-0,3 mm
1.10 Efficacité de production : environ 4000 PCS - 5000 PCS par heure
1.11 Machine à souder : modèle 5000A/8000A, deux ensembles
Soudeuse par points standard : 5000A/8000A, 2 ensembles
- Soudage par points à vitesse rapide (2-10 ms)
- Point de soudure à basse température
- Surveillance en temps réel du soudage
- Avec signal d'achèvement du soudage, enregistrer le temps de soudage
- Peut être défini soudage par points de spécification de soudage (Le positif et le négatif sont soudés en utilisant des courants différents)
- Peut être défini le même soudage par points positif de la batterie, et le négatif ne soude pas par points
- Le courant est trop faible ou anormal pendant le soudage par points, la machine émet automatiquement une alarme et s'arrête
- 1.12 Effet de soudage : bonne consistance de soudage, joints de soudure uniformes et beaux
1.13 Trois types de saisie de données de soudage par points :
Méthode de saisie matricielle
- Méthode de saisie de tableau
- Méthode d'importation de disque, stocker les données de soudage par points sur un disque U, importer directement dans la machine, (les données CAD DXF du disque U sont importées dans l'écran tactile en une seule passe, puis peuvent être exportées de l'écran tactile par lots vers le disque U, puis importées dans d'autres machines pour l'utilisation)
- 1.14 Nom du moule de soudage : Compétence de saisie en chinois et en anglais
1.15 Composant de contrôle : écran tactile 7 pouces, programmeur PLC haute vitesse à 6 axes, servomoteur 750 W à 3 axes, tête de soudage électrique à entraînement par servomoteur 400 W à 2 axes
1.16 Utilise une bande de nickel de formage pour réduire les déchets
1.17 Le débogage de l'équipement est simple, facile à apprendre et facile à comprendre, changez le modèle rapidement (0-199 groupes de données peuvent être appelés)
1.18 Puissance de la tête de soudage : Servo électrique
1.19 Moule de fixation de batterie finie : 1 ensemble de fixation en bois électrique isolant (2 pièces)
1.20 Garantie : garantie limitée d'un an et assistance à vie
1.21 L'appareil est livré avec une alarme de défaut, effacez le défaut en fonction de l'invite
1.22 Dimension : L1100*W900*H1930MM
1.23 Poids : environ 350 KG
Avantages du produit
1. La course de soudage peut être personnalisée
2. Convient à divers types de blocs-batteries
3. Soudage à grande vitesse
4. Écran tactile de 7 pouces, fonctionnement plus pratique, affichage plus clair
5. La tête de soudage a une fonction de refroidissement à air ou à eau, ce qui peut réduire efficacement l'influence de la température de l'aiguille de soudage par points sur la qualité du soudage.
6. Peut stocker jusqu'à 99 groupes de fichiers, le fichier est simple à appeler,
ne nécessite pas de processus de changement de ligne compliqué
7. Fonction d'étalonnage en une seule touche pour le décalage total des joints de soudure, qui peut être étalonné pour le décalage des points causé par le changement de la broche de soudure ou d'autres raisons
8. La machine de soudage par points électrique ou pneumatique est facultative
Spécifications du produit
SPÉCIFICATIONS POUR MD-ASW ET MD-ADW
|
MD-ASW
|
|||
| MD-ADW | Nombre de têtes de soudage | ||
|
1
|
2
|
Déplacement
|
|
|
X : 400 mm ; Y : 400 mm
|
Y : 500 mm ; Z : 350 mm
|
Vitesse de soudage
|
|
|
0,5 s/point, 2000-2500 pcs/h
|
0,5 s/point, 3500-4000 pcs/h
|
Alimentation du soudeur
|
|
|
Soudeur par points onduleur 5000A
|
Vitesse maximale du moteur
|
||
|
1000 mm/s
|
Nombre maximal de batteries
|
||
|
450 pièces (18650)
|
Système d'exploitation
|
||
|
Système embarqué
|
Interface utilisateur
|
||
|
Écran tactile
|
Mode d'entraînement
|
||
|
Moteur pas à pas et rail de guidage de précision
|
Alimentation
|
||
|
220 V/50 Hz (machine) ; 3 phases, 380 V/50 Hz (soudeur)
|
Pression d'air
|
||
|
0,3-0,6 MPa
|
Taille de la machine
|
||
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
Poids de la machine
|
|
|
200 kg
|
350 kg
|
Application du produit
|
|
MD-ADW peut être utilisé dans les batteries d'outils électriques, les batteries de voitures à torsion, les blocs-batteries de stockage d'énergie, les batteries de véhicules électriques de scooters, etc. Par rapport au soudage par points manuel, l'efficacité et la précision du soudage ont été considérablement améliorées.
Fonctionnement du produit
1. Réglage des paramètres de soudage sur l'écran tactile. (Le même produit ne doit être réglé qu'une seule fois)
2. Placez le dispositif avec le bloc-batterie sur la position de serrage rapide.
3. Appuyez sur le bouton de démarrage, la machine effectue automatiquement toutes les actions de soudage.
4. Le soudeur émet un son pour inviter l'opérateur à remplacer le nouveau dispositif (bloc-batterie).
Détails de la soudeuse par points double face
Échantillons de soudure de blocs-batteries cylindriques
