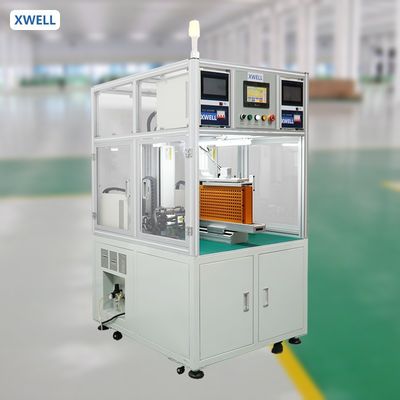

Soudeuse automatique à batterie à double face
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XWELL |
| Certification: | CE |
| Numéro de modèle: | MD-ADW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | USD 11000 - 15000 / pcs |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 10-15 jours |
| Conditions de paiement: | T/T, Western Union, LC |
| Capacité d'approvisionnement: | 100pcs par mois |
|
Détail Infomation |
|||
| Garantie: | 1 an | Numéro de tête: | 2 pièces |
|---|---|---|---|
| Système d'exploitation: | Système inclus | Interface utilisateur: | écran tactile |
| Source d'alimentation: | Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique. | Efficacité: | 3800 pièces par heure |
| Poussée de l'équipement: | 500*350 (mm) environ 760 à 18650 cellules | Capacité de charge maximale: | 200 à 400 pièces (batterie au lithium 18650 standard) |
| Système opérateur: | système intégré + écran homme-machine | Mode de transmission: | étape + ceinture + rail de guidage linéaire de précision importé (servo + vis en option) |
Description de produit
Machine de soudure par points à double face automatique pour batteries
Application du produit
La soudeuse par points automatique pour blocs-batteries est une plateforme générale de technologie de traitement automatique basée sur CNC, adaptée à la soudure par points et à l'assemblage de blocs-batteries en usine. Comparée à la soudure par points manuelle, l'efficacité et la précision de la soudure ont été considérablement améliorées. La conception humanisée rend l'opération et le débogage très faciles et pratiques. La conception des composants intégrés rend l'apparence plus concise.
Avantages
1) Induire la tension de charge, contrôler la tension par retour d'information et réaliser une soudure de haute qualité.
2) Préchauffage, mode d'alimentation de la chaleur principale, préchauffage avant la soudure, pour assurer une qualité de soudure stable.
3) Maintenir la continuité de la densité énergétique, raccourcir le temps de soudure et réduire la déformation et la couleur du métal de base. (Temps de soudure contrôlé en microsecondes, mode de sortie continue)
4) Facile à passer d'un faible courant à un courant élevé, adapté à la soudure de précision.
5) Les limites supérieure et inférieure du courant peuvent être définies pour juger simplement si la qualité de la soudure est bonne ou non, ce qui convient à la plateforme d'automatisation de la soudure.
6) Le courant de soudure augmente avec le temps d'électrification pour assurer l'effet de soudure.
Avantages du produit
1. La course de soudure peut être personnalisée
2. Convient à divers types de blocs-batteries
3. Soudure à grande vitesse
4. Écran tactile de 7 pouces, fonctionnement plus pratique, affichage plus clair
5. La tête de soudure a une fonction de refroidissement par air ou par eau, ce qui peut réduire efficacement l'influence de la température de l'aiguille de soudure par points sur la qualité de la soudure.
6. Peut stocker jusqu'à 99 groupes de fichiers, le fichier est simple à appeler,
ne nécessite pas de processus de changement de ligne compliqué
7. Fonction d'étalonnage en une seule touche pour le décalage total des joints de soudure, qui peut être étalonné pour le décalage des points causé par le changement de la broche de soudure ou d'autres raisons
8. Une machine de soudure par points électrique ou pneumatique est facultative
Spécifications du produit
|
SPÉCIFICATIONS POUR MD-ASW ET MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nombre de têtes de soudure
|
1
|
2
|
|
|
Course
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Vitesse de soudure
|
0.5s/point, 2000-2500pcs/h
|
0.5s/point, 3500-4000pcs/h
|
|
|
Alimentation de la soudeuse
|
Soudeuse par points à onduleur 5000A
|
||
|
Vitesse maximale du moteur
|
1000mm/s
|
||
|
Nombre maximal de batteries
|
450 pièces (18650)
|
||
|
Système d'exploitation
|
Système embarqué
|
||
|
Interface utilisateur
|
Écran tactile
|
||
|
Mode d'entraînement
|
Moteur pas à pas et rail de guidage de précision
|
||
|
Alimentation
|
220V/50Hz (machine); 3 phases, 380V/50Hz (Soudeuse)
|
||
|
Pression d'air
|
0.3-0.6 MPa
|
||
|
Taille de la machine
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Poids de la machine
|
200kg
|
350kg
|
|
Application du produit
MD-ADW peut être utilisé dans les batteries d'outils électriques, les batteries de voitures à torsion, les blocs-batteries de stockage d'énergie, les batteries de véhicules électriques de scooters, etc. Comparé à la soudure par points manuelle, l'efficacité et la précision de la soudure ont été considérablement améliorées.
Fonctionnement du produit
1. Réglage des paramètres de soudure sur l'écran tactile. (Le même produit ne doit être réglé qu'une seule fois)
2. Placez le dispositif avec le bloc-batterie sur la position de serrage rapide.
3. Appuyez sur le bouton de démarrage, la machine effectue automatiquement toutes les actions de soudure.
4. La soudeuse émet un son pour inviter l'opérateur à remplacer le nouveau dispositif (bloc-batterie).
Détails de la soudeuse par points double face
Échantillons de soudure de blocs-batteries cylindriques
