Machine de soudure par points CNC automatique double face avec alimentation de soudure par transistors

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1 pièces
Prix:	USD 11000 - 15000 / pcs
Packaging Details:	Boîte en bois
Payment Terms:	T / T, Western Union, L / C

Detail Information

Product Description

Detail Information

Lieu d'origine:

Chine

Certification:

Garantie:

Numéro de tête:

2 pièces

Système d'exploitation:

Système inclus

Interface utilisateur:

écran tactile

Source d'alimentation:

Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique.

Efficacité:

3800 pièces par heure

Poussée de l'équipement:

500*350 (mm) environ 760 à 18650 cellules

Capacité de charge maximale:

200 à 400 pièces (batterie au lithium 18650 standard)

Système opérateur:

système intégré + écran homme-machine

Mode de transmission:

étape + ceinture + rail de guidage linéaire de précision importé (servo + vis en option)

Capacité d'approvisionnement:

100pcs par mois

Mettre en évidence:

machine de soudure par points CNC automatique

Soudeuse à double face

Alimentation de soudage à transistor

Product Description

Machine de soudage par points automatique CNC double face avec alimentation de soudage à transistors

1. Aperçu du système :

La machine de soudage par points automatique double face prend en charge le démarrage au point d'arrêt et est équipée d'une alimentation Transistor 6000A / 8000A. Elle peut souder une feuille de nickel pur de moins de 0,2 mm et une feuille de nickel en acier de plus de 0,3. Le soudage par bosses est requis. Soudage automatique double face, haute efficacité. La programmation est simple. Elle prend en charge la programmation de n'importe quel point, la programmation de tableaux et l'importation de graphiques, et peut stocker 99 groupes de fichiers de programmation. La prédiction du remplacement de l'aiguille de soudage rappelle que la tête de soudage adopte une dissipation thermique à circulation d'eau pour réduire efficacement la perte d'aiguille de soudage et améliorer l'effet de soudage. Le système de surveillance du courant de soudage intégré peut surveiller le courant de soudage, avec une fonction d'alarme de fausse soudure, et peut surveiller le soudage en temps réel.

Avantages

1) Induire la tension de charge, contrôler la tension par rétroaction et réaliser un soudage de haute qualité.

2) Mode d'alimentation de préchauffage, de chaleur principale, préchauffage avant le soudage, pour assurer une qualité de soudage stable.

3) Maintenir la continuité de la densité énergétique, raccourcir le temps de soudage et réduire la déformation et la couleur du métal de base. (Temps de soudage contrôlé en microsecondes, mode de sortie continue)

4) Facile à passer d'un faible courant à un courant élevé, adapté au soudage de précision.

5) Les limites supérieure et inférieure du courant peuvent être définies pour simplement juger si la qualité du soudage est bonne ou non, ce qui convient à la plate-forme d'automatisation du soudage.

6) Le courant de soudage augmente avec le temps d'électrification pour assurer l'effet de soudage.

Avantages du produit
1. La course de soudage peut être personnalisée
2. Convient à divers types de blocs-batteries
3. Soudage à grande vitesse
4. Écran tactile de 7 pouces, fonctionnement plus pratique, affichage plus clair
5. La tête de soudage a une fonction de refroidissement par air ou par eau, ce qui peut réduire efficacement l'influence de la température de l'aiguille de soudage par points sur la qualité du soudage.
6. Peut stocker jusqu'à 99 groupes de fichiers, le fichier est simple à appeler,
ne nécessite pas de processus de changement de ligne compliqué
7. Fonction d'étalonnage en une seule touche pour le décalage total des joints de soudure, qui peut être étalonné pour le décalage des points causé par le changement de la broche de soudure ou d'autres raisons
8. Une machine de soudage par points électrique ou pneumatique est facultative
Spécifications du produit

SPÉCIFICATIONS POUR MD-ASW ET MD-ADW
	MD-ASW	MD-ADW
Nombre de têtes de soudage	1	2
Course	X : 400 mm ; Y : 400 mm	Y : 500 mm ; Z : 350 mm
Vitesse de soudage	0,5 s/point, 2000-2500 pcs/h	0,5 s/point, 3500-4000 pcs/h
Alimentation du soudeur	Soudeur par points onduleur 5000A
Vitesse maximale du moteur	1000 mm/s
Nombre maximal de batteries	450 pcs (18650)
Système d'exploitation	Système intégré
Interface utilisateur	Écran tactile
Mode d'entraînement	Moteur pas à pas et rail de guidage de précision
Alimentation	220 V/50 Hz (machine) ; 3 phases, 380 V/50 Hz (soudeur)
Pression d'air	0,3-0,6 MPa
Taille de la machine	900L900L1750Hmm	1100L900L1930Hmm
Poids de la machine	200 kg	350 kg

Application du produit
MD-ADW peut être utilisé dans les batteries d'outils électriques, les batteries de voitures à torsion, les blocs-batteries de stockage d'énergie, les batteries de véhicules électriques de scooters, etc. Par rapport au soudage par points manuel, l'efficacité et la précision du soudage ont été considérablement améliorées.
Fonctionnement du produit
1. Définir les paramètres de soudage sur l'écran tactile. (Le même produit ne doit être réglé qu'une seule fois)
2. Placer le dispositif avec le bloc-batteries sur la position de serrage rapide.
3. Appuyer sur le bouton de démarrage, la machine effectue automatiquement toutes les actions de soudage.
4. Le soudeur émet un signal sonore pour inviter l'opérateur à remplacer le nouveau dispositif (bloc-batteries).

Détails du soudeur par points double face

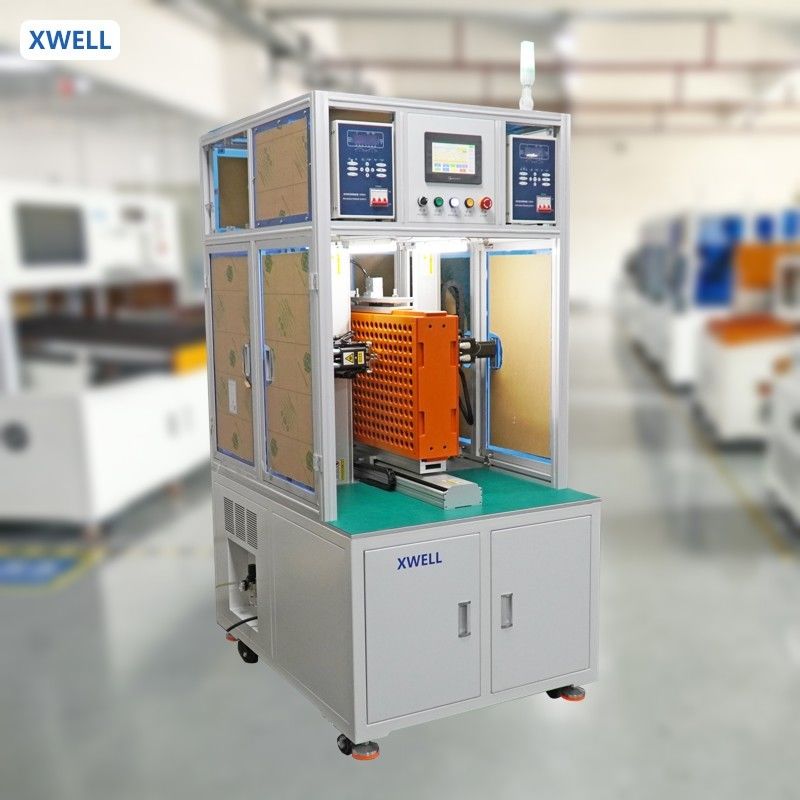

Machine de soudure par points CNC automatique double face avec alimentation de soudure par transistors 0

Machine de soudure par points CNC automatique double face avec alimentation de soudure par transistors 1

Échantillons de soudure de blocs-batteries cylindriques

Machine de soudure par points CNC automatique double face avec alimentation de soudure par transistors 2

Machine de soudure par points CNC automatique double face avec alimentation de soudure par transistors 3

Machine de soudure par points CNC automatique double face avec alimentation de soudure par transistors 4
